Desgodetz, Antoine Babuty
Paris 1653 – 1728 Paris

Les Édifices antiques de Rome, mesurés et dessinés tres-exactement sur les lieux par feu M. Desgodetz, Architecte du Roi. Nouvelle édition.

Paris, Claude-Antoine Jombert (De l’Imprimerie de Monsieur), 1779

folio (445 × 290 mm), (76) ff. signed (a)–c² A–Z² Aa–Mm² and paginated (i)–xi (i) 1–140; plus engra­ved title-page and 137 numbered plates, of which 22 are double-page (platemarks circa 335/355 × 405/445 mm) and the remainder single-page (circa 335 × 215 mm), engraved by the author (title-plate only), Nicolas Bonnart, Jean-Baptiste Broebes, Louis de Chatillon, François and Nicolas Guérard, Gilles Jodelet de La Boissière, Sébastien Le Clerc, Jacques, Jean and Pierre Le Pautre, Daniel Marot, and Georges Tournier, after drawings by Desgodetz.¹ Woodcut ornament on title; woodcut headpiece signed Papillon (p.1); wood­cut tail-pieces.

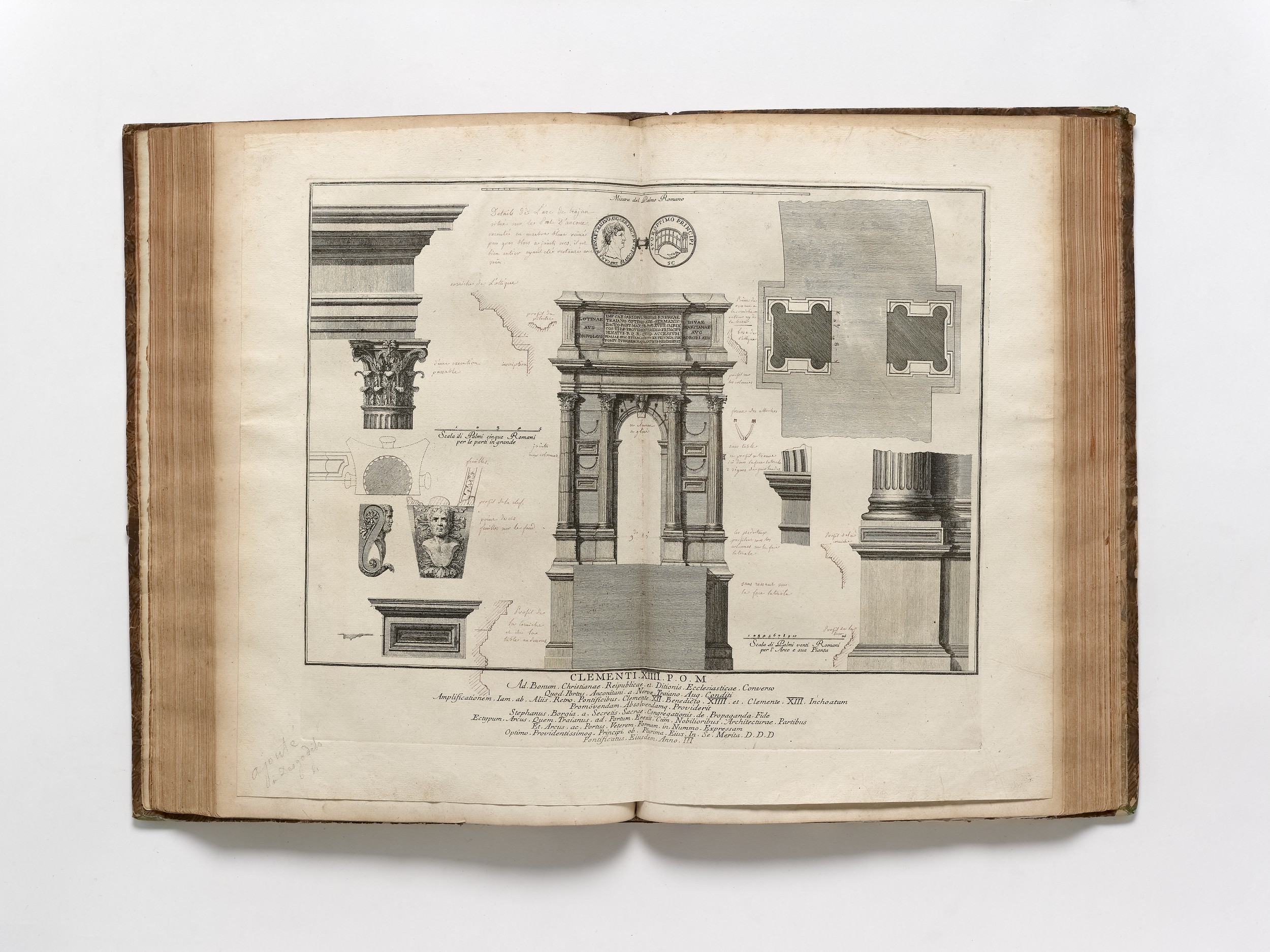

extra-illustration ■ thirteen engravings from various publications of Israel Silvestre (1621–1691) are pasted in blank areas beneath the text;² according to a list written on p.xii (‘Vuës d’israel silvestre insérés dans cet ouvrage’), the volume may have once contained twenty-six of Silvestre’s prints³ ■ double-page engraving of Trajan’s Arch at Ancona (360 × 445 mm), bound between plates 79 and 80⁴

annotation liberally annotated in red ink (occasionally over graphite) throughout, by the architects Legrand and Molinos, contributing comparative information (sketches and descriptions of monuments and antiquities in and outside Rome), and emending with observations, sketches of details, measure­ments, etc., nearly all of the engraved illustrations (seven of the 137 plates are not annotated: plates 2, 7, 27, 60, 117, 123, 131). A small sheet (130 × 105 mm) with sketches and measurements has been tipped in before p.79; plate 135 has been extended by a sheet (90 × 190 mm) with sketches and nota­tions pasted to the lower margin.

provenance Jacques-Guillaume Legrand (1743–1807) and/or Jacques Molinos (1743–1831), title-page annotated Comparée et rectifiée sur les monuments par J.G. Legrand et J. Molinos, architectes, en 1785 — ‘Catalogue des tableaux et dessins de l’école moderne… composant le cabinet de feu M. J. Molinos… suivi du catalogue des livres composant la bibliothèque’, Paris, 16–24 May 1831, p.20 lot 153 (link) — Antoine Vivenel (1799–1862; Catalogue des livres en petit nombre composant la bibliothèque de M. Vivenel, Paris 1844, p.168, link) — Delbergue-Cormont, ‘Catalogue du Cabinet de feu M. A. V., architecte : Estampes… Livres a figures, Architecture, Littérature, Beaux-Arts & Catalogues’, Paris, 17–18 July 1862, lot 592 (link) — Armand-Albert Rateau (1882–1938), exlibris — [possibly with the bookseller Léonce Laget, Paris, circa 1974; notes on loose slips in the volume] — Prince Henry de la Tour d’Auvergne Lauraguais (1921–1999) — Sotheby’s, ‘From the Collection of Prince and Princess Henry de la Tour d’Auvergne Lauraguais’, London, 3 May 2012, lot 352

Occasional browning and light staining in upper margins, some short tears in the lower margins (old repairs), insignificant rust holes in plates 48 and 73; otherwise in very good state of preservation.

binding contemporary calf-backed boards; back divided by raised bands into seven compartments, one lettered Edifice de Rome, others decorated in gilt (rebacked: original backstrip laid down on new leather; corners renewed.)

A highly interesting copy of Desgodetz’s Les Édifices antiques de Rome, the canonical work on the ancient monuments of Rome from almost the date of publica­tion until the early nineteenth century. The copy contains drawings and notations by the French architects Jacques-Guillaume Legrand and Jacques Molinos, who in 1785 travelled to Rome for the purpose of correcting and augmenting Desgodetz’s work, and with the intention of publishing a full revi­sion. Although it is likely that the drawings in the book were entered later from sketches and notes made on site, no preparatory drawings are known, and this volume is at present the sole surviving evidence of their aborted enterprise. As such it is a precious document, and its appearance on the market opportune, occurring as the pro­duction and reception of Les Édifices antiques de Rome attracts ever-increasing numbers of scholars.⁵

The journey of Legrand and Molinos to Rome and their creation of an ‘annotated Desgodetz’ are documented by Legrand’s own works, and by other contemporary publica­tions. It seems that two copies of Desgodetz were annotated: one copy presumably was retained by Legrand, who ten years after returning from Italy ceased to practise architec­ture, and turned to writing architectural history; the other belonged to Molinos. The two copies are recorded together in the posthumous sale of Molinos’s library, in 1831, when they were sold as separate lots. Although architectural historians are aware that these volumes once existed, they have been presumed lost; neither copy has ever been available for examination.⁶


Desgodetz

Although he was in Rome for just sixteen months (1676–1677), and working without trained assistants, Desgodetz measured and drew forty-eight buildings, mostly ancient monuments, some of which he stripped of medieval and modern accretions to show just the surviving antique elements, others he hypothetically restored to their supposed original condition. After his return to Paris, in December 1677, the young architect presented drawings from his Roman sketchbook to members of the Académie Royale d’Architecture, where he had been a student. In 1679, he prepared enlarged, finished drawings of selected examples from his sketchbook for publication, with a text comparing his measurements of the structures with those taken by earlier authors. Desgodetz’s book, published in 1682 through the intercession of Colbert at the King’s expense, presents on 137 plates twenty-three antique monuments in Rome, together with the Temple of ‘Vesta’ at Tivoli and the amphitheatre at Verona.⁷

The variation between Desgodetz’s measurements and those of other authors, especially Palladio, troubled the Academicians; but after their initial reluctance to accept them sub­sided, the book became the standard record of these Roman antique buildings.⁸ By the mid­dle of the eighteenth century, however, its usefulness was being called into question by French, Italian, and British architects alike. It was clear to any student visiting Rome that the plates were not objective records of the monuments. Desgodetz’s work was criticised for its inconsistent mode of representation, and the accuracy of his measurements was called into question. Many travelled to Rome to verify measurements; some even conceived the bold idea of ‘correcting’ Desgodetz.⁹

The copper matrices for the illustrations in Les édifices antique de Rome had been retained by Desgodetz, and after his death (1728) passed to heirs.¹⁰ In March 1779, the matrices were acquired by the bookseller Claude-Antoine Jombert, and with the approval of the Académie Royale d’Architecture a new edition was printed, entirely illus­trated by engrav­ings struck from the original plates, and with a text essentially unchanged.¹¹ The first copy was deliv­ered to the Academy on 15 November 1779.

The Academicians had made a virtue out of their exact reuse of the text and plates. The reprint, therefore, only satisfied demand for the text;¹² demand for a revised edition contin­ued to grow.¹³ In May 1781, Pierre-Adrien Pâris, who as a pensionnaire in Rome (1771–1774) had made corrections and additions to Desgodetz, presented to the Académie Royale d’Architecture a copy of Jombert’s edition, which he had liberally annotated and inter­leaved with his own drawings and with prints.¹⁴ In an ‘Avertissement’ written ‘avant le frontispice’ in the book, Pâris assured the Academy that he did not have ‘la ridicule préten­tion de corriger Desgodetz’; his intention was merely to point out details which Desgodetz had ‘forgotten’, for the benefit of all.¹⁵

Legrand and Molinos

Jacques-Guillaume Legrand (1743–1807) entered the École des Ponts et Chaussées in 1769, where he studied initially under Jacques-François Blondel, and then with Charles-Louis Clérisseau. Upon leaving the École in 1776, he collaborated with Clérisseau, and also with a contemporary, Jacques Molinos (1743–1831). After a few years designing gar­dens, Legrand and Molinos had their first great success together, when in 1782 their project for a new dome for the wheat market in Paris (Halle de Blé) was commissioned by the Minister of the Interior.

The commonplace desire to travel to Italy must in Legrand’s case have been sharpened by his close association with Clérisseau (in 1789 he became Clérisseau’s son-in-law). The inspiration to revise Desgodetz, perhaps awakened by Pâris, or others venting their dissatis­faction with Les édifices antiques de Rome, was likewise shaped by Clérisseau, who thirty years before had participated in Robert Adam’s attempt to revise Desgodetz.

Legrand later recounted that he and Molinos had prepared for their trip by reading Desgodetz, and while in Rome compared their observations and measurements against the book:

Enfin quand Desgodets lui-même est souvent en défaut, quand il est démontré à tout observateur attentif, que par fois cet Auteur a mis au net à Paris des croquis faits à Rome avec top peu d’attention, sans doute on doit scruter un peu les autres. [footnote:] J’ai fait un examen attentif et scrupuleux de cet Auteur [Desgodetz], en comparant cha­que planche de son Ouvrage au pied des Monumens antiques, lors de mon voyage à Rome en 1785, avec le citoyen Molinos, mon collègue et mon ami.¹⁶

and that often they were dissatisfied:

Cette curieuse étude nous a mise à même de reconnaître une multitude de fautes dans la seule confi­guration des Monumens. Nous avons en conséquence rectifié ces erreurs par des notes et des figures, tracées sur le lieu même, en marge du livre; et nous avons en outre fait mouler plusieurs détails des Ornemens, pour démontrer les différences qui existent dans la forme et dans le caractère de ceux qu’il a représentés, et pour prouver aux plus incrédules l’absolue nécessité de ces vérifica­tions. Ce n’est donc point dans la vue de critiquer un Auteur dont le travail est si considérable qu’il était presqu’impossible qu’il ne s’y glissât pas beaucoup de fautes; mais plus on doit lui savoir gré d’avoir défri­ché des premiers le vastes champ de l’Architecture Antique, plus aussi l’on serait coupable de ne pas prévenir ceux qui, en lui accordant une aveugle confiance, se trouve­raient trompés lorsqu’ils croiraient reproduire fidèlement le style antique des Monumens d’après ses Dessins, ou les justes proportions d’après ses mesures.¹⁷

The itinerary followed by Legrand and Molinos can not be reconstructed. There is evidence in their copy of Desgodetz of visits to sites in five cities in northern Italy: Susa¹⁸ and Turin¹⁹ in Piedmont, Verona,²⁰ and Rimini²¹ and Ancona²² along the Adriatic coast. If Le Barbier’s memoir is correct,²³ these may have viewed en-route to Rome, and seven sites in Campania, also documented here – Minturno,²⁴ Sessa Aurunca,²⁵ Capua,²⁶ Benevento,²⁷ Caserta,²⁸ Pozzuoli,²⁹ Salerno ³⁰ – were visited as they proceeded home (returning, perhaps, from Naples). There is external evidence that places them, however, in northern Italy in 1786.³¹

In Rome, the travellers surveyed all the monuments featured by Desgodetz, comparing the illustrations in his book with what they saw, recording discrepancies in the form of sketches and comments in blank areas beneath the text and beside the plates. Some of their observa­tions are of monuments not published by Desgodetz; among these are the Baptistery of Constantine,³² Temple of Minerva Medica,³³Temple of Divus Romulus,³⁴ Arch of Janus,³⁵ smaller monuments in the Forum (two columns next to the Temple of Romulus;³⁶ a struc­ture near the Arch of Septimius Severus),³⁷ the two granite basins taken from the Baths of Caracalla (and placed in Piazza Farnese),³⁸ the two basalt lions from the Baths of Agrippa (which then ornamented the Fontana dei Termini),³⁹ fragments from the Colossus of Constantine,⁴⁰ amphorae found in various Roman tombs,⁴¹ and ancient remains seen in Tivoli⁴² and in nearby Vicovaro.⁴³

In addition to measuring and drawing the monuments, Legrand and Molinos made plaster casts and models, recovered fragments, and collected objet d’art and antiquities. After their return to Paris, these materials were arranged in neighbouring houses built in the Rue Saint-Florentin, as a ‘Musée de l’ordre dorique’, open to the public, and thus anticipating the Musée d’architecture founded by Dufourny and Cassas in 1803.

After executing several architectural projects together in the early 1790s, including a set of utopian plans submitted in December 1791 to the Conseil du Département de Paris,⁴⁴ Legrand and Molinos parted company. Molinos almost immediately commenced the first in a series of projects (Muséum national d’histoire naturelle, 1794) which led to his appoint­ment as Architecte de la Ville de Paris (1817); while Legrand ‘retiré dans le silence du cabinet’,⁴⁵ where he devoted himself to writing architectural history. Apart from an appoint­ment in 1805, as architect of the basilica of Saint-Denis, Legrand appears to have undertaken no architectural commissions.

Legrand’s scholarly endeavours, hugely ambitious in their design, were inconsequential. His admiration for Giovanni Battista Piranesi, and friendship with his sons, Francesco and Pietro, found expression in a memoir, intended for the first Paris edition of Piranesi’s Oeuvres (1800–1807), but left unpublished.⁴⁶ He embarked on an ‘Histoire générale de l’architecture’ but only a part seems to have been completed and published, as a preface to Jean-Nicolas-Louis Durand’s Recueil et parallèle des edifices de tout genre, anciens et modernes (1799–1801).⁴⁷ Legrand also edited a new edition of Clérisseau’s Antiquités de la France, Prèmiere partie: Monumens de Nismes (Paris 1804); translated from the Italian the Songe de Poliphile (1804); wrote a guidebook for the museum of cork and plaster archi­tectural models established by Louis-François Cassas (1806); and collaborated with Charles-Paul Landon on several journalistic projects, including a Description de Paris, et de ses edifices (1806–1808).

The data collected in Rome in 1785 for a revision of Desgodetz was never brought into publishable form. Our knowledge of Legrand and Molinos’s intentions, and how they were dashed, are derived from a memoir by the painter Jean-Jacques François Le Barbier, pub­lished in 1808:

Nos deux architectes prirent pour guide dans leurs savantes recherches, Dégodèl, comme ils auraient pris Pausanias à Athènes. Les temples, les palais, les arcs de triomphes, les aqueducs et ces thermes qui semblent avoir été bâtis par les géans, aucun monument de la grandeur romaine n’échappa à leur louable avidité; ils ne se lassaient point d’admirer le caractère majestueux de leurs masses impo­santes, la juste ordonnance de l’ensemble, et le parfait accord de toutes les parties entr’elles. Ils moulèrent eux-mêmes avec soin les plus beaux ornemens, et formèrent de ces trésors une précieuse collection. Leurs obser­vations furent si justes, que reconnaissant quelques erreurs de mesures dans leur propre guide, Dégodèl fut rectifié par leurs études. La publication de ce travail leur eût valu l’honneur d’avoir coopéré à la perfection d’un des ouvrages les plus utiles aux architec­tes, si la confiance de M. Legrandne l’eût communiquée à un homme qui se l’est appropriée en l’inscrivant comme fruit de ses découvertes, sur un exemplaire des œuvres de Dégodèl, qu’il possède.⁴⁸

The same story is told by C.-P. Landon, also in 1808, also without naming the thief:

Arrivé sur le sol de l’Italie, Legrand ne négligea rien de ce qui pouvait satisfaire sa noble curiosité et rendre son voyage instructif. Plein d’un esprit observateur, préparé d’avance à la vue des monumens qu’il venait examiner, le Desgodets à la main, il en mesura plusieurs, en moula les détails les plus importans, et consigna ses remarques sur le livre même, dont il rectifia quelques erreurs. Cette opé­ration était d’autant plus importante, qu’elle eut servi pour une édition nouvelle et correcte de cet ouvrage. Un abus de confiance fit perdre à Legrand le prix de son travail, qu’un autre s’est appro­prié depuis, en transcrivant sur son propre exemplaire ces notes précieuses dont il se fait passer pour être l’auteur.⁴⁹

Legrand died on 10 November 1807, aged sixty-four. An inventory taken after his death itemises the contents of his cabinet, and describes a library containing books on a wide variety of subjects; no copy of Desgodetz’s Edifices antiques de Rome can be identified.⁵⁰ In his testament, Legrand bequeathed his cabinet and library to Molinos.⁵¹ The library possibly was too diverse or too large for Molinos to absorb, or perhaps he did not want it: whatever the reason, it was sold at an auction held in the house of the deceased (Rue Saint-Florentin, 14) on 8–13 February 1808. Legrand’s annotated copy of Desgodetz can not be recognised in the auction catalogue, unless it is the volume included in lot 17 (‘50 vol. de différens formats en reliures’) with the summary description: ‘Les edifices de Rome, a l’usage des artistes et des voyageurs’.⁵²

Molinos died on 19 February 1831. His possessions were inventoried by a notary on 28 February 1831. About 250 books are listed, including three bearing annotations: a copy of Picturae anti­quae cryptarum romanarum et sepulcri Nasonum: delineatae & expressae ad archetypa a Petro Sancti Bartholi et Francisco ejus filio (Rome 1750), and two copies of Desgodetz’s Édifices antiques de Rome (Paris 1779):

Les édifices antiques de Rome dessinés et mesurés très exactemens par A. Desgodets, architecte, publié par Jombert à Paris mil sept cent soixante dix neuf in folio, avec figures et notes et observations manuscrites de feu M. Molinos prise cinquante francs

Les édifices antiques de Rome par Desgodets publiés a Paris en mil sept cent soixante dix neuf en un volume avec planches et notes et observations émargées par feu M. Molinos, le dit volume demi relié prisé quinze francs⁵³

Three months later, Molinos’s possessions were sold at an auction held in his house (Rue de la Ville-l’Évêque, 13). The library was dispersed in 412 lots, with the two annotated copies of Desgodetz offered as lots 152–153:

152. Les édifices antiques de Rome, mésurés dessinés très exactement par Desgodetz. Paris, Jombert, 1779, in-fol. fig. dos de mar. chocolat.
Exemplaire sur lequel MM. J.-G. Legrand et J. Molinos ont déposé toutes leurs observations lors de leur voyage en 1785. Chaque page contient de nombreuses remarques et les planches beaucoup de rectifications; quelques monuments sont de nouveau dessinés en entier, et leur état actuel (1785) y est indiqué. On y a joint plus aussi plusieurs vues par Silvestre.

153. Un double exemplaire, dem. rel.
Sur celui-ci toutes les observations de l’exemplaire précédent sont mises au net à l’encre rouge.⁵⁴

The present volume is the one offered in the Molinos sale as lot 153, identifiable by its annotation in red ink; it presumably is the copy described in the posthumous inventory as ‘demi relié’, and valued ‘quinze francs’. The copy contains pencil annotations entered by Molinos at later dates, including one (in the margin of plate 4, Elevation du flanc du Pantheon a Rome) reading ‘j’ai rectifié cette mesure d’après les dessins de M.r Leclère’, a reference to a highly-regarded suite of drawings of the Pantheon made by Achille Leclère, in 1813.⁵⁵

The other copy sold in 1831 (lot 152) is unknown, presumed lost. According to the auction sale catalogue, both copies were extra-illustrated with engravings by Israel Silvestre, and differ in the colour of ink used for their annotation, and the style of binding; one might have been the volume taken to Rome, the other a rewritten, or ‘fair copy’, into which Molinos introduced his later observations.

On the evidence available, it seems that neither of the copies sold in 1831 had formerly belonged to Legrand. A notable feature of Molinos inventaire après décès, and also of the auction sale catalogue, is the absence of Legrand’s publications.⁵⁶ And it is striking too that the long section of the Molinos sale catalogue listing the contents of his cabinet,⁵⁷ contains none of the casts, antiquities, and objets d’art described in the Legrand inventory taken in 1807. If Molinos had removed anything from Legrand’s library and cabinet prior to its sale in 1808, he after­wards disposed of it, together with other souvenirs of his association with Legrand. It could be that their friendship had been severed by scandal.⁵⁸

Summary of annotations
(indicated in grey)

Preliminaries

Title-page (p.[i]; fig. 1)

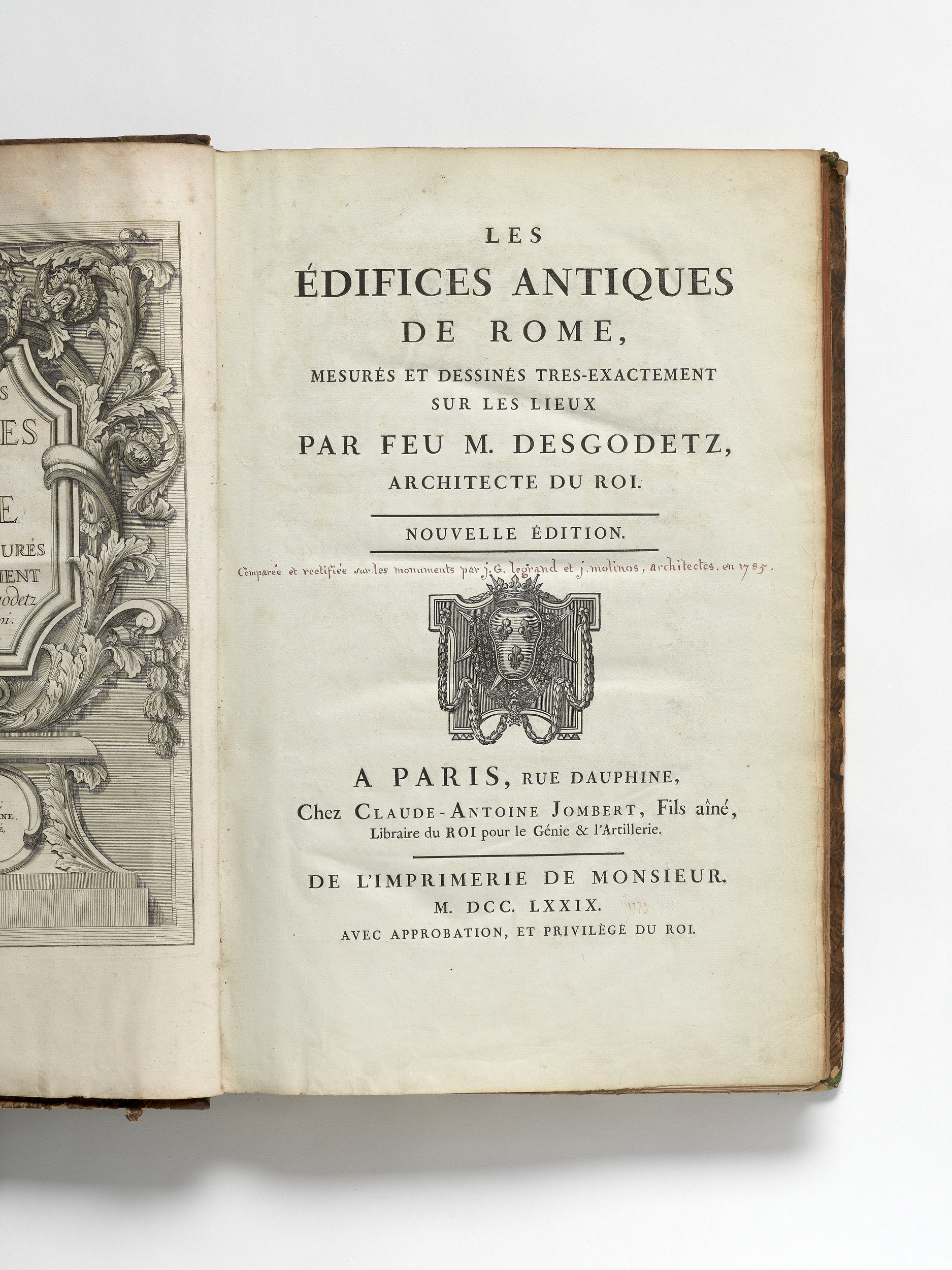

annotation  Comparée et rectifiée sur les monuments par J.G. Legrand et J. Molinos, architectes. en 1785.

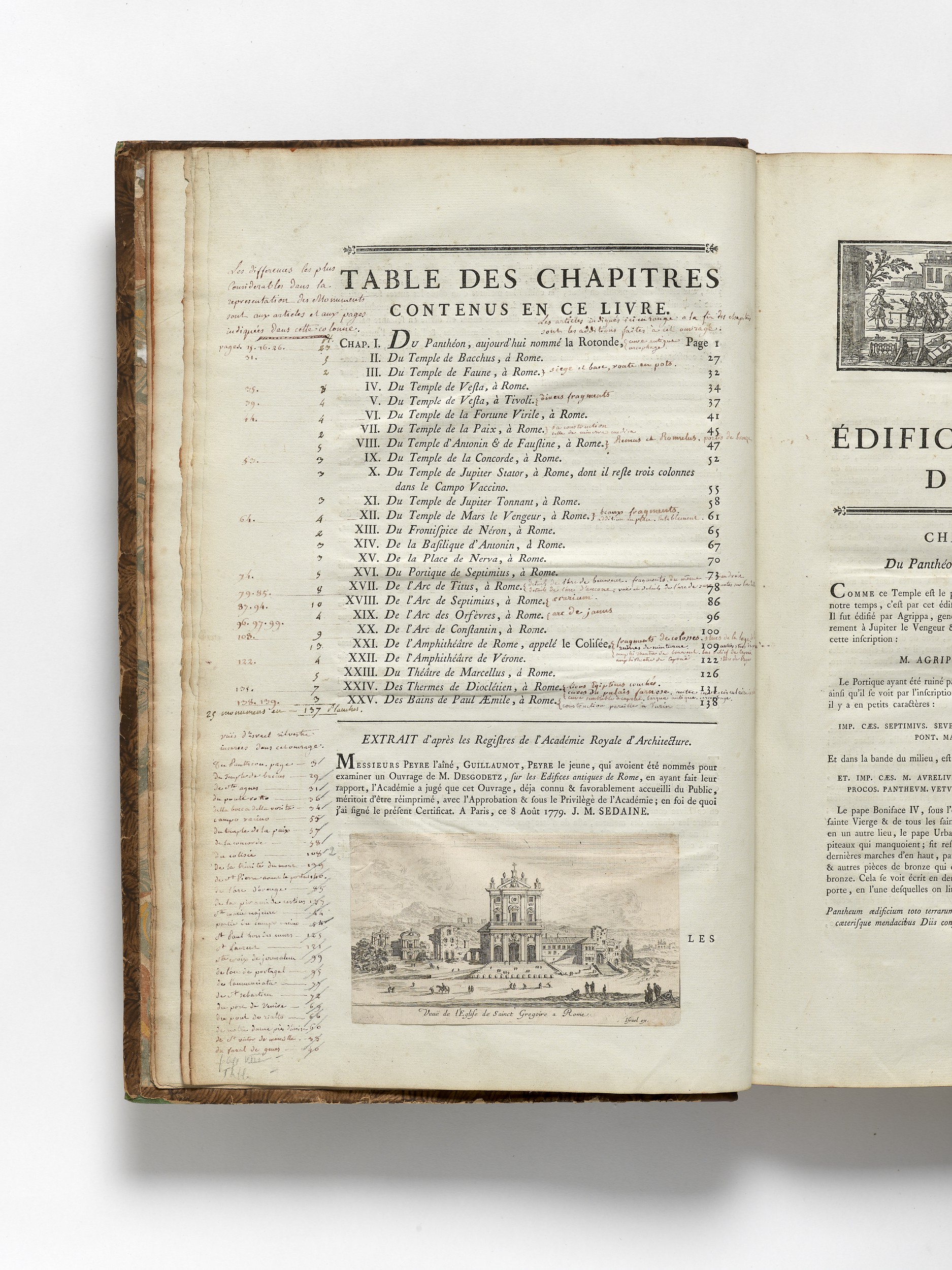

Table des Chapitres contenus en ce livre (p.[xii]; fig. 2)

annotation [top left, next to chapter headings] Les differences les plus considerables dans la repre­sentation des Monuments sont aux articles et aux pages indiquées dans cette colonne [opposite ■ chapter i:] pages 15. 16. 26. [opposite ■ chapter ii:] 31. [opposite ■ chapter iv:] 35. [opposite ■ chapter v:] 39. [opposite ■ chapter vi:] 44. [opposite ■ chapter ix:] 53. [opposite ■ chapter xii:] 64. [opposite ■ chapter xvi:] 74. [opposite ■ chapter xvii:] 79. 85. [opposite ■ chapter xviii:] 87. 94. [opposite ■ chapter xix:] 96. 97. 99. [opposite ■ chapter xx:] 108. [opposite ■ chapter xxii:] 122. [opposite ■ chapter xxiv:] 135. [opposite ■ chapter xxv:] 138. 139. [end of column:] 25 monumens en – 137 Planches

[top right, next to page numerals] Les articles indiqués ici en rouge a la fin des chapitres sont les addi­tions faites à cet ouvrage. [opposite ■ chapter i, Du Panthéon, page 1:] cuve antique | cercophage. [opposite ■ chapter iii, Du Temple de Faune, page 32:] siege et base, voute en pots. [opposite ■ chapter v, Du Temple de Vesta, à Tivoli, page 37:] divers fragments [opposite ■ chapter vii, Du Temple de la Paix, page 45:] sa construction | celle de minerva medica [opposite ■ chapter viii, Du Temple d’Antonin & de Faustine, page 47:] Remus et Romulus. portes de bronze. [opposite ■ chapter xii, Du Temple de Mars le Vengeur, page 61:] beaux fragments. | addition au plan. Entablement. [opposite ■ chapter xvii, De l’Arc de Titus, page 78:] details de l’arc de benevent. fragments du même – endroit | details de l’arc d’ancone. vuë et details de l’arc de suze – notes sur l’arc de Rimini [opposite ■ chapter xviii, De l’arc de Septimius, page 86:] ærarium [opposite ■ chapter xix, De l’Arc des Orfèvres, page 96:] arc de janus [opposite ■ chapter xxi, De l’Amphithéâtre de Rome, page 109:] fragments de colo­nes. stucs de la loge de lemper. | ruines de minturne. autres stucs de pouzoles [Pozzuoli] amphi theatre de benevent. bas relief de Capouë. | amphi theatre de Capouë. stucs de baya [Baiae] [opposite ■ chapter xxiv, Des Thermes de Dioclétien, page 131:] Lions Egiptiens couchés | cuves du palais farnese. autre cuve circu­laire à salerne | cuve semblable à capouë. barque antique. cercophage. [opposite ■ chapter xxv, Des Bains de Paul Æmile, page 138:] construction pareille à Turin  [bottom left, next to privilege of the Académie Royale d’Architecture] vuës d’israel silvestre inserées dans cet ouvrage. [list of 26 prints, indicating the page where attached (and whether still existing in the volume)] ■ du Pantheon. page – 3 [present] ■ du Temple de baccus – 29 [present] ■ de S.te Agnes – 31 [present] ■ du ponte rotto – 36 [present] ■ della bocca della verita – 34 [present; depicting however ‘bocca della venta’]  ■ campo vacino – 55 [present] ■ du temple de la paix – 57 [present] ■ de la con­corde – 58 [present; depicting the Capitol] ■ du colisée – 108 [two prints are present] ■ de la trinité du mont – 139 [missing] ■ de S.t Pierre avant le portail – 140 [missing] ■ de l’arc d’orange – 85 [missing] ■ de la piramide cestius – 137 [missing] ■ S.te marie majeure – 44 [missing] ■ partie du campo vacino – 54 [missing] ■ S.t Paul hors des murs – 125 [missing] ■ S.t Laurent – 121[missing] ■ S.te croix de jerusalem – 99 [missing] ■ de l’arc de Portugal – 95 [missing] ■ de l’annunciata – 77 [missing] ■ de S.t Sebastien – 72 [missing] ■ du porte de Venise – 69 [missing] ■ du pont de rialto – 66 [missing] ■ de notre dame près d’Asize – 60 [missing] ■ S.t victor de marseille – 33 [missing] ■ du fanal de genes [mis­sing] [three prints in the volume are not mentioned in the list of ‘vues d’israel silvestre insérés dans cet ouvrage’ ■ Veduta de la Vigna di Ludouici (pasted to p.iv) ■ Piazza della Madono delle Popolo (p.viii) ■ Veuë de l’Eglise de Sainct Gregoire a Rome (p.xii)]

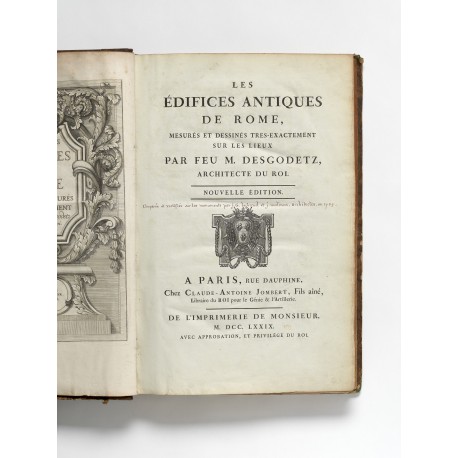

Fig. 1 Comparée et rectifiée sur les monuments par J.G. Legrand et J. Molinos, architectes, en 1785


Chapter i

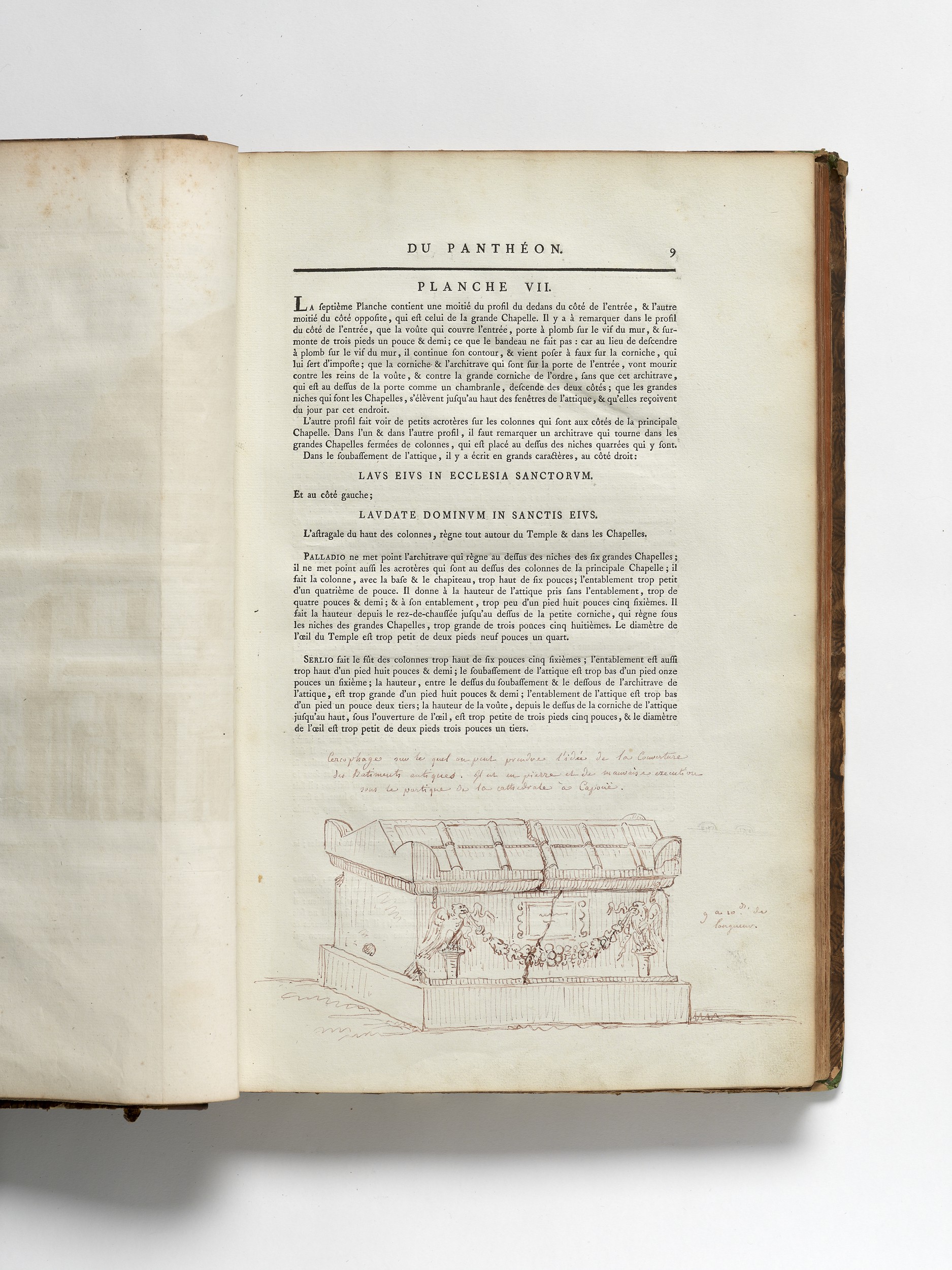

Du Panthéon, aujourd’hui nommé la Rotonde (pp.1–26, plates 1–23)

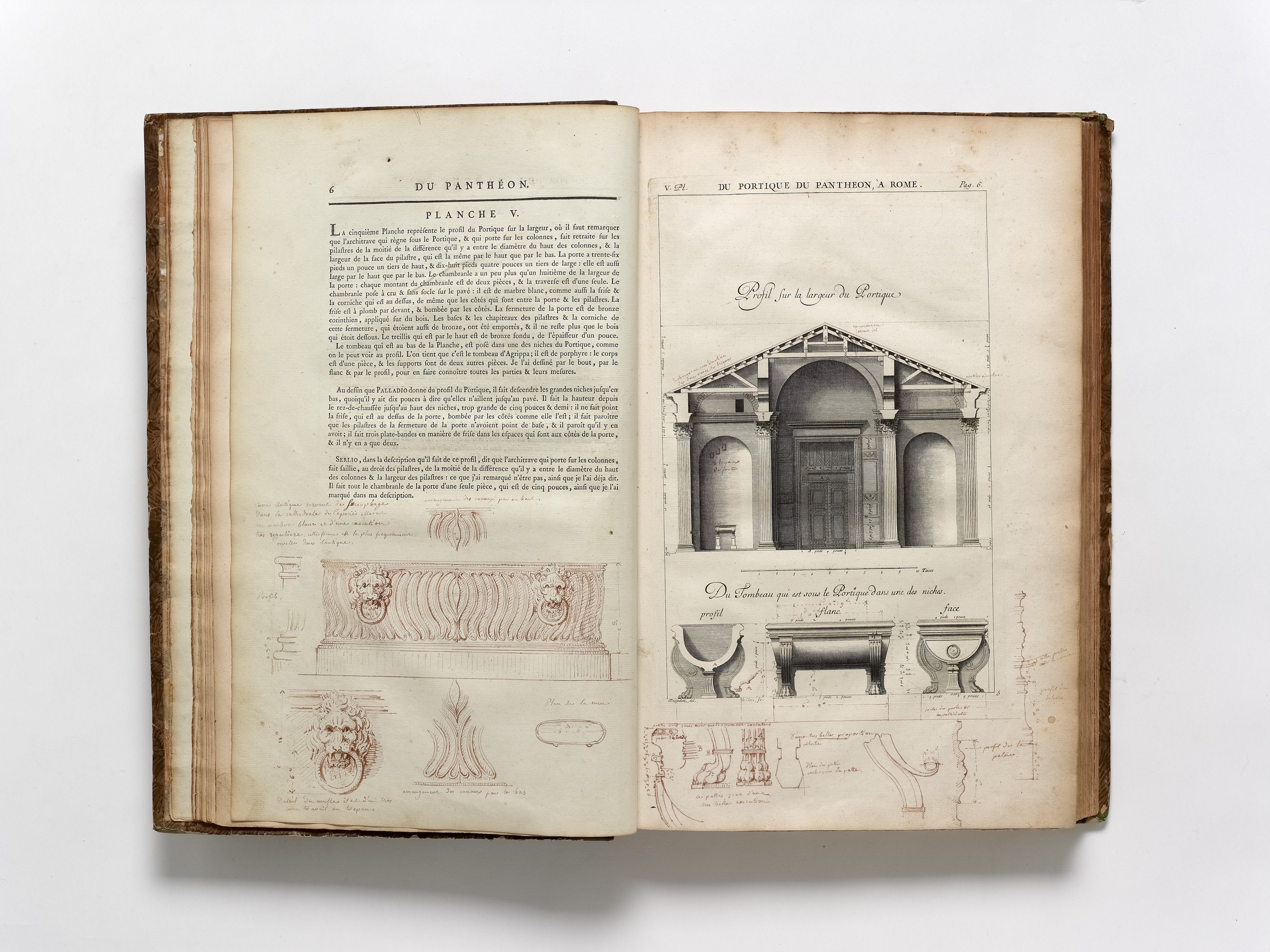

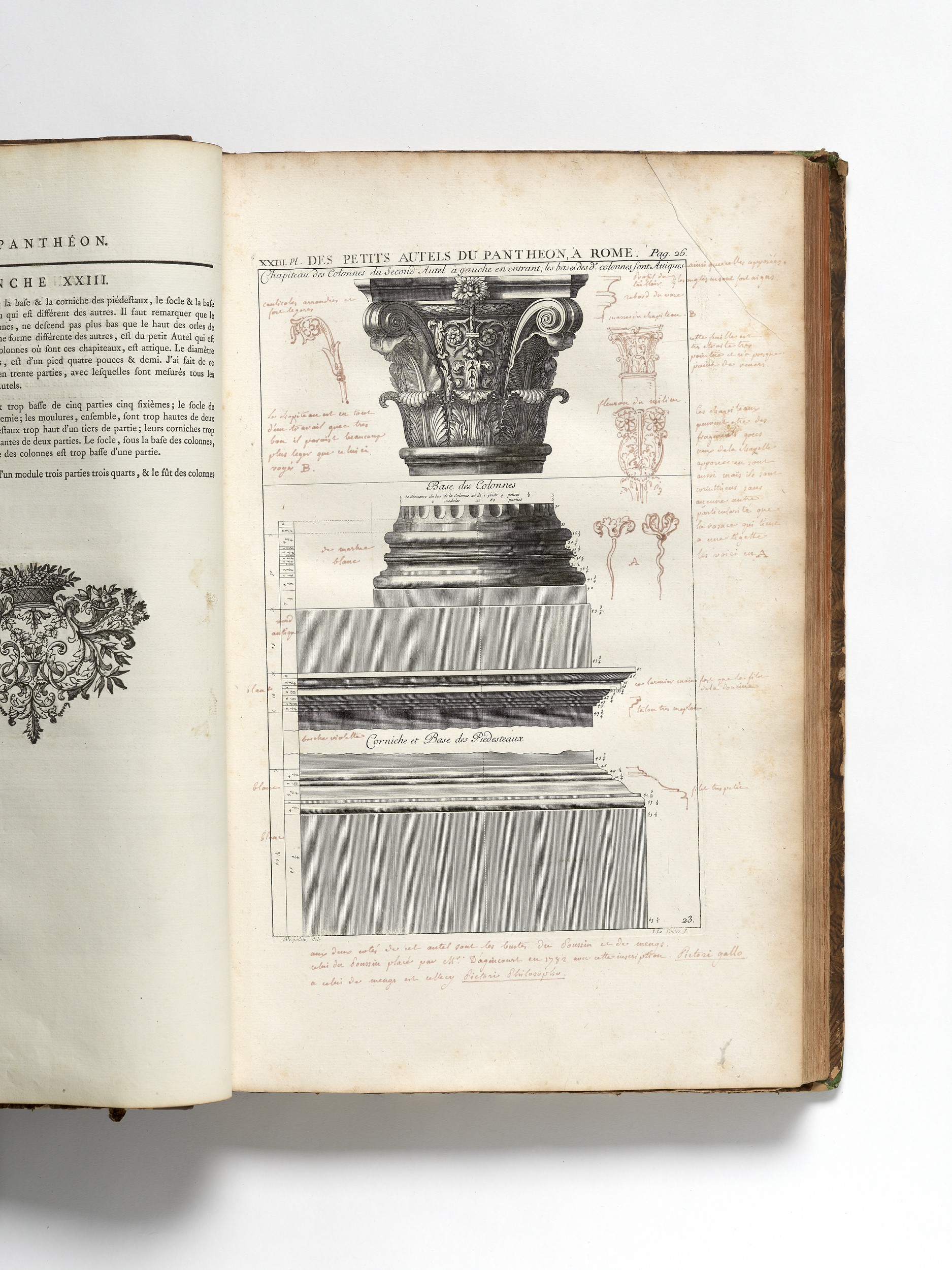

annotations ■ Plan du rez de chaussée du Pantheon a Rome (plate 1) [sketches and annotations, including:] indication des marbres du pavement [with a key, a–d, identifying four types of marble with their colours; calculations below in graphite] ■ Elevation de la face du Pantheon, à Rome (plate 3)[sketches and annotations, including:] pour L’état actuel de ce monument voyés les vuës de piranesi [calculations in graph­ite] ■ Elevation du flanc du Pantheon a Rome (plate 4) [annotation in graphite:] j'ai rectifié cette mesure d’après les dessins de M.r Leclère [i.e., Achille Leclere, pensionnaire 1809–1812, executed in 1813 a set of highly regarded drawings of the Pantheon] [and sketches, annotations in red ink, calcu­lations in graphite] ■ (text p.6; fig. 3) [sketches and annotations beneath text:] Cuve Antique servant de sarcophage dans la cathedrale de Capouë… ■ Du Portique du Pantheon, à Rome (plate 5) [sketches, measurements, annotations] ■ Profil sur la longueur du Pantheon, à Rome (plate 6) [sketches and annotations] ■ (text p.9; fig. 4) [sketch and annotations beneath text:] Cercophage sur le quel on peut prendre l’idée de la Couverture des Batiments antiques. Il est en pierre et de mauvaise execution sous le portique de la cathedrale à Capouë ■ Du Portique du Pantheon, à Rome (plate 8) [annotations, including:] d’un beau travail et fort legers en execution. Desgodets a generalement des­siné ses revers trop lourds ils sont beaucoup moins forts dans l’antique ■ Du Portique du Pantheon, à Rome (plate 9) [measurements, annotation:] mesurée a la 3eme a gauche en entrant marquée 3 sur le plan ■ Du Porti­que du Pantheon, à Rome (plate 10) [sketches, measurements, annotations] ■ De l’exterieur du Pantheon, à Rome (plate 11) [sketch, annotations] ■ Du Portique du Pantheon à Rome (plate 12) [sketch of the candelabra in the ‘Frise des entre-pilastres’; sketch of another ornament in the same relief; annotations] ■ De la porte du Pantheon à Rome (plate 13) [sketches of the cornice, grill, and door ornaments; annotations] ■ Du dedans du Pantheon, à Rome (plate 14) [sketches and annota­tions] ■ (text p.17) [two annotations in margin, the first (line 17) reading:] cela n’est pas sensible a cause du jour qui frappe d’en haut ■ Du dedans du Pantheon à Rome (plate 15) [annotation:] Les feuilles plus pointuës et par cons equent les revers plus legers ■ Du dedans du Pantheon à Rome (plate 16) [annotations, including:] Il y a du Pilastres ou le chapiteau est fort en retraite sur la ligne du Pilastre opposée a la colonne ce qui lui donne a peu près la même masse ■ Du dedans du Pantheon a Rome (plate 17) [annota­tions] ■ De l’attique du dedans du Pantheon, à Rome (plate 18) [sketches and annotations, including:] cette decoration n’existe plus voyés la vue de Piranesi pour la restauration ■ (text p.21) [annotation in margin, correcting ‘marbre isabelle’ (line 7):] jaune antique ■ Du dedans du Pantheon a Rome (plate 19) [annota­tions] ■ Des petits autels du Pantheon, à Rome (plate 20) [sketches and annotations, including a key identifying five types of mar­ble] ■ (text p.23) [marginal annota­tion correcting ‘colonnes de porphyre’ (line 6):] de granit et de porphyre [and ‘marbre noir’, ‘de couleur isabelle’, ‘de porphyre’(lines 19–20):] verd antique | jaune antique | d’affricain ■ Des petits autels du Pantheon, à Rome (plate 21) [sketch and annotations, including:] ces chapiteaux sont d’un travail lourd et paroissant un peu confus ■ Des petits autels du Pantheon, à Rome (plate 22) [annota­tions] ■ Des petits autels du Pantheon, à Rome (plate 23; fig. 5) [sketches and annotations, including:] aux deux cotés de cet autel sont les bustes du Poussin et de Mengs. Celui du Poussin placé par M.r Dagincourt en 1782 avec cette inscription Pictori gallo et celui de Mengs est celle cy Pictori Philosopho




Chapter ii

Du Temple de Bacchus, à Rome (pp.27–31, plates 24–28)

annotations ■ Plan du Temple a Bacchus, à Rome (plate 24) [sketches and annotations] ■ Profil du temple de Bacchus à Rome (plate 25) [annotations, including:] Les mosaiques de cette voute sont de mediocre execution et en petites pierres non polies ■ Du temple de Bacchus à Rome (plate 26) [anno­tations, including:] tres mauvaise execution pour les profils et la sculpture des chapiteaux qui paroit faite en differents [– tons ?] et par differentes mains ■ Du temple de Bacchus, à Rome (plate 28) [sketches and corrections to the ‘Tombeau Vulgairement dit de Bacchus’; annotations, including:] ce dessin est tres inexact et ne peut avoir eté fait que de souvenir il y manque tous les petits rinceaux de remplissage. Les doubles [– culots?] et leurs nœuds n’existent point. voyés piranesi et la gravure de Lafrerij faite avant lui

Chapter iii

Du temple de Faune, à Rome (pp.32–33, plates 29–30)

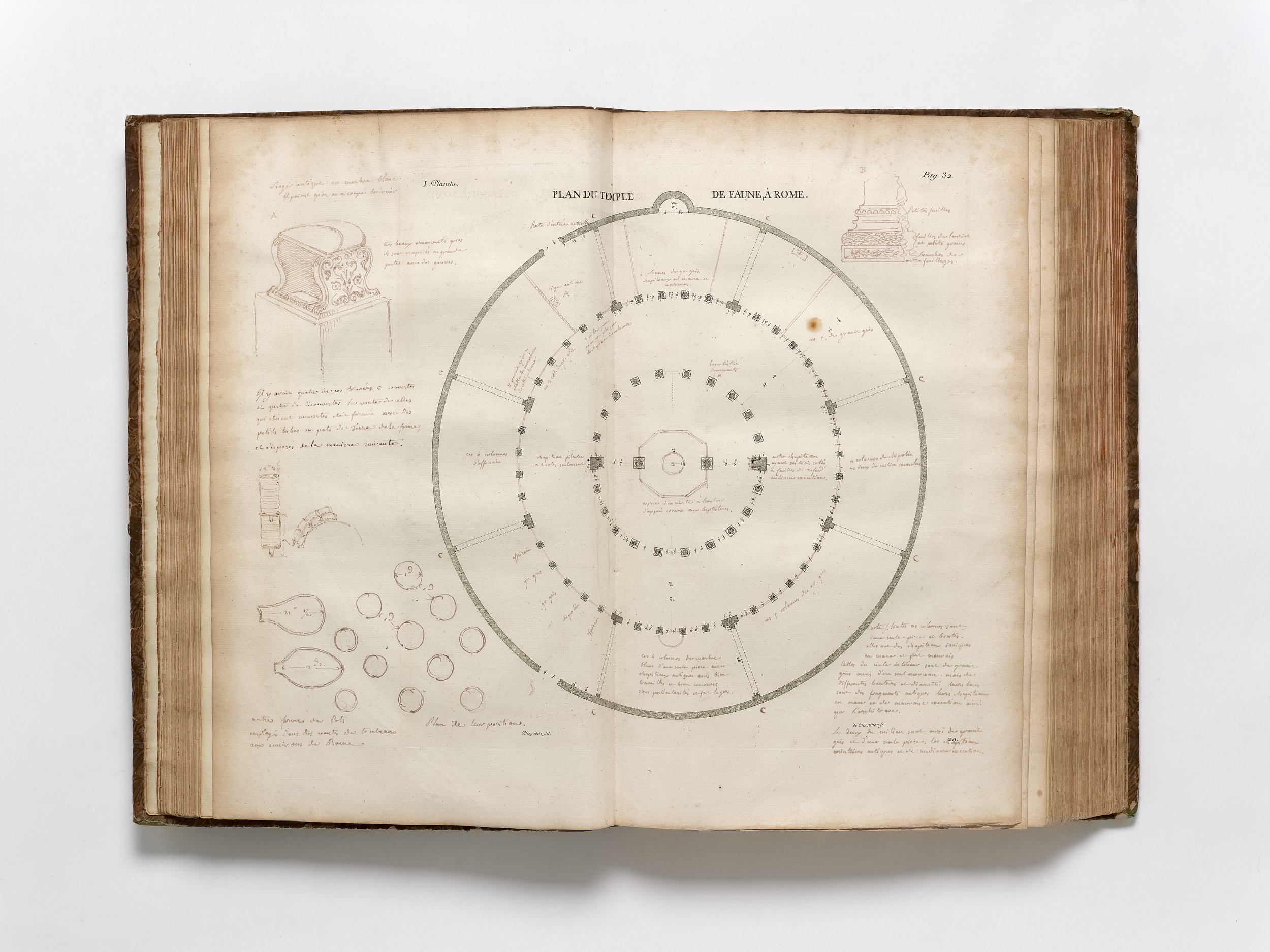

annotations ■ Plan du temple de Faune, a Rome (plate 29; fig. 6) [sketches of details; annotations, many identifying the colours of the marbles] ■ Profils du temple de Faune à Rome (plate 30) [sketch of an architrave in profile; annotations]


Chapter iv

Du Temple de Vesta, à Rome (pp.34–36, plates 31–33)

annotations ■ Du temple de Vesta a Rome (plate 31) [measurement and annotation] ■ Du temple de Vesta a Rome (plate 32) [sketches, measurements; annotations, including:] les chapiteaux sont d’un mauvais travail et les feuilles son tantot d’olives, tantot de stile grec ou de stile gothique ■ (text p.35) [annotation in plus saillante de 3. 8. que le tore du coté du mur du temple ■ Du temple de Vesta a Rome (plate 33) [sketch and annotations, including:] ce profil est fort mal executé margin ‘n’a point de plinthe’(line 2):] Il y a visiblement une plinthe sous ce tore elle est

Chapter v

Du Temple de Vesta, à Tivoli (pp.37–40, plates 34–37)

annotations ■ Du temple de Vesta, à Tivoli (plate 34) [sketch and annotations] ■ (text p.38; fig. 7) [sketches and annotations beneath text, headings:] corniche grecque des [– tems?] bas a Tivoli | appuy alla villa d’Este à Tivoli ■ Du temple de Vesta, à Tivoli (plate 35) [sketches (details of ornament and profile of an Ionic column) and annotations] ■ Du temple de Vesta, à Tivoli (plate 36) [sketches of ornamental details of the frieze; annotations] ■ (text p.39; fig. 8) [sketches and annotations beneath text, headings:] chapiteau a vicovaro près Tivoli | fragment de frise a Tivoli | fragment à La porte Laterale de l’église de sessa… | Dessin de la moitie d’un superbe fragment a Sessa près de la Cathedrale… ■ Du temple de Vesta, à Tivoli (plate 37) [sketches and an annotation]


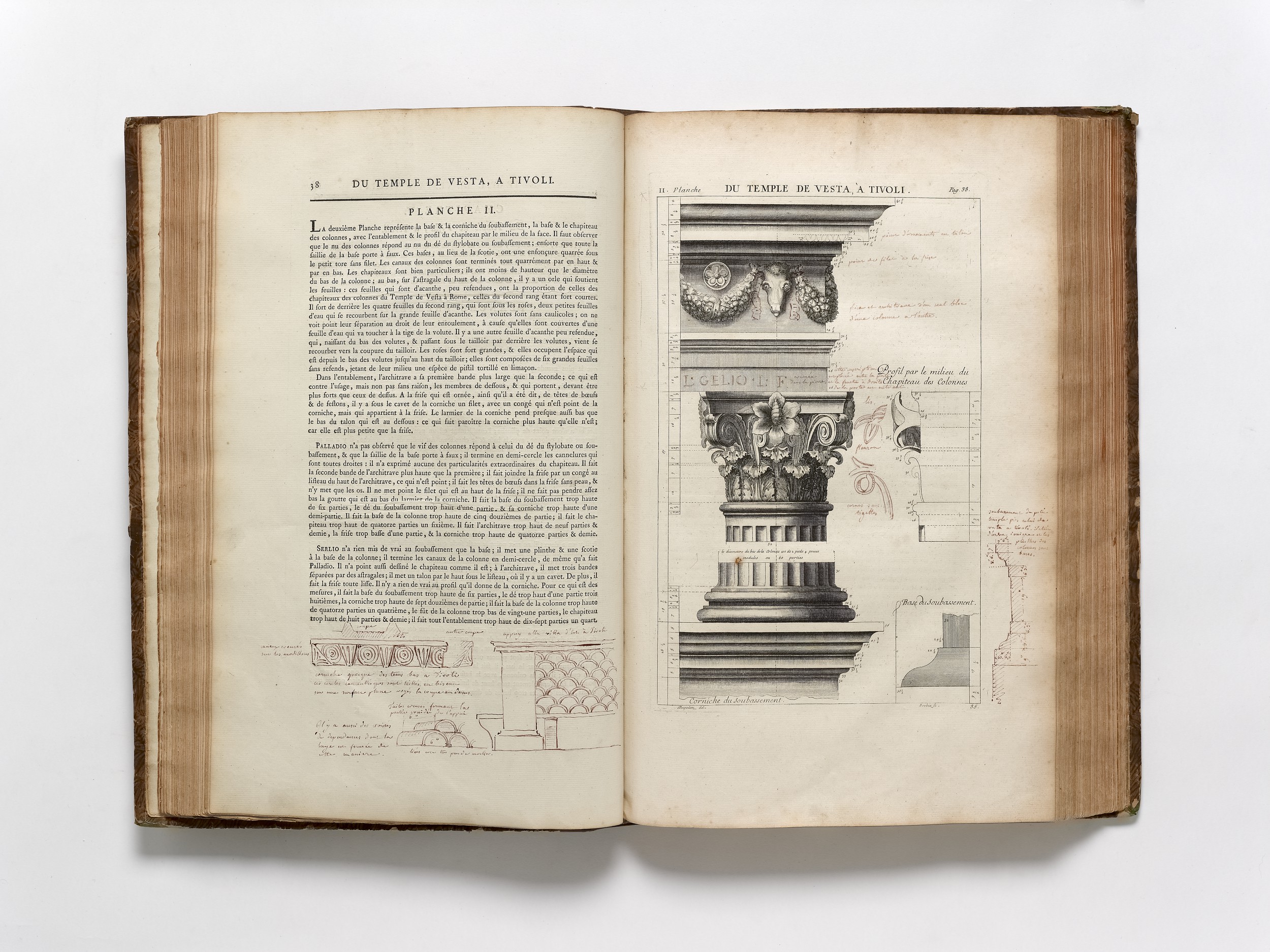

Fig. 7 (below left) appuy alla villa d’Este à Tivoli


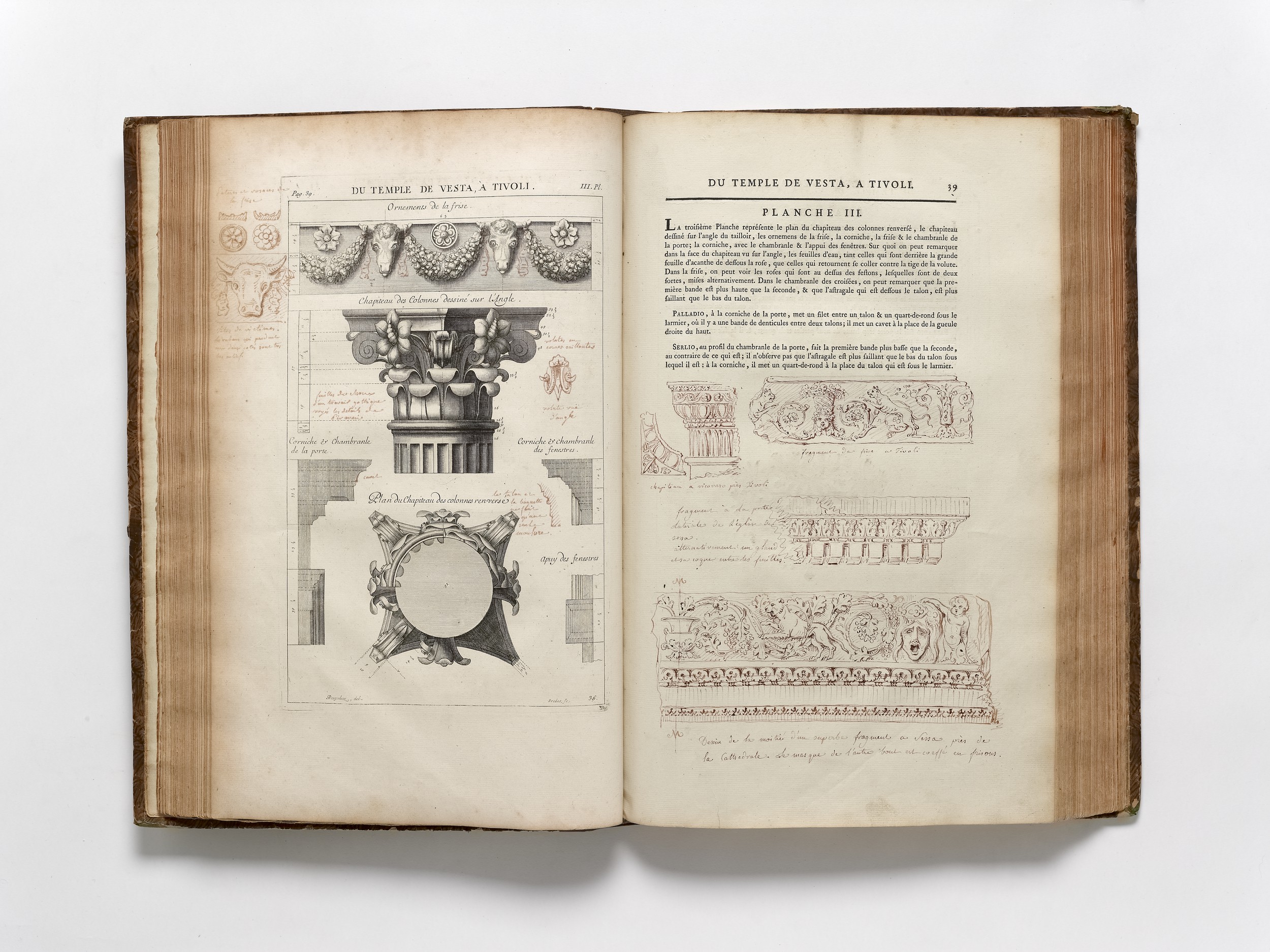

Fig. 8 (below right) fragment de frise a Tivoli | fragment à La porte Laterale de l’église de sessa | Dessin de la moitie d’un superbe fragment a Sessa près de la Cathedrale

Chapter vi

Du Temple de la Fortune Virile, à Rome (pp.41–44, plates 38–41)

annotations ■ Plan du temple de la Fortune Virile, à Rome (plate 38) [annotations] ■ Du temple de la Fortune Virile, à Rome (plate 39) [annotations, including:] façade dont il ne reste que la corniche du fronton tres degradée [and a sketch indicating:] Ligne de terre ■ Du temple de la Fortune Virile, à Rome (plate 40) [sketches and annotations, including:] tous ces details sont fort mal exécutés ■ Du temple de la Fortune Virile, à Rome (plate 41) [sketch correcting the garland in the frieze; annotation]

Chapter vii

Du Temple de la Paix, à Rome (pp.45–46, plates 42–43)

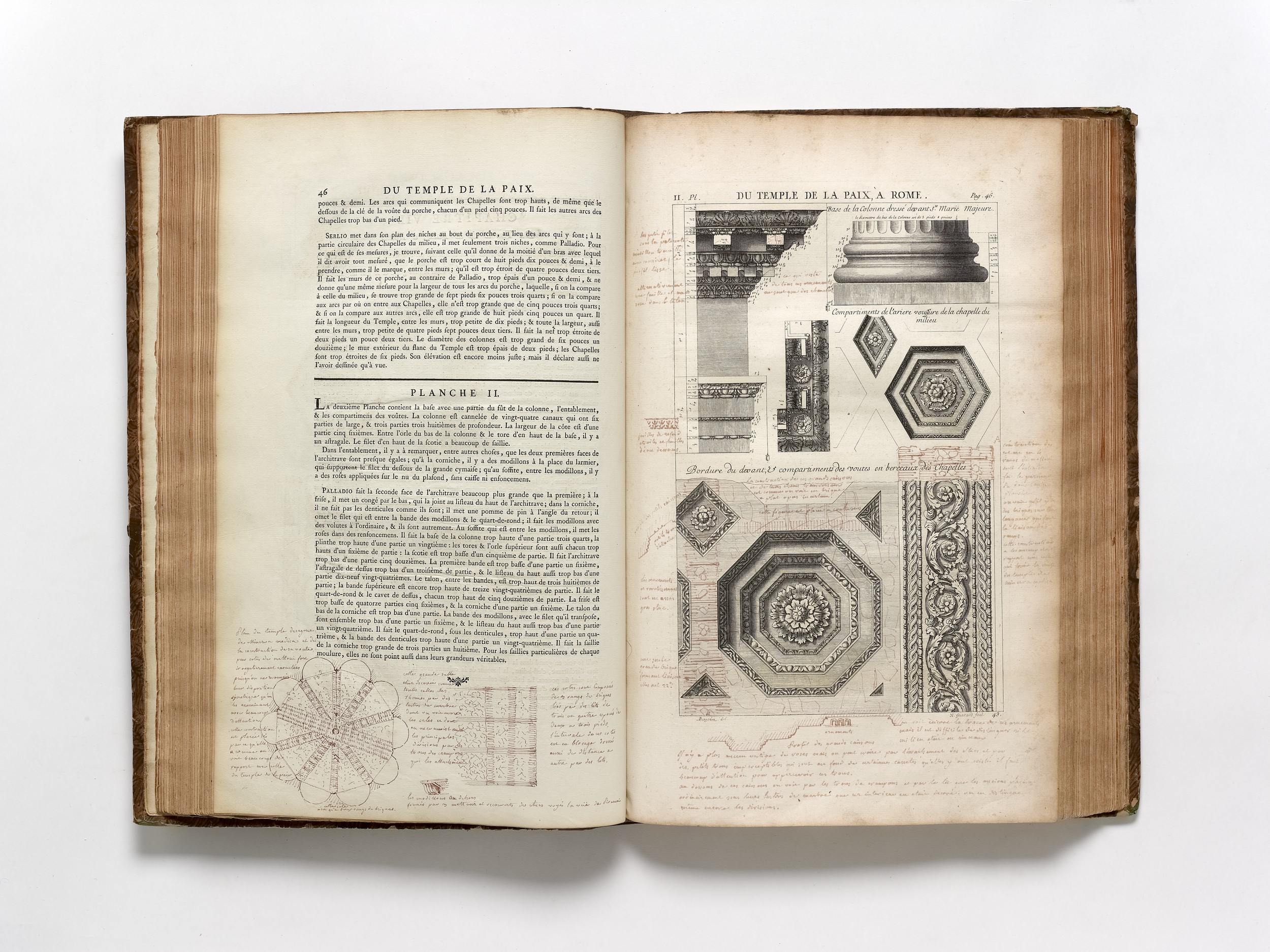

annotations ■ Du Temple de la Paix, à Rome (plate 42) [sketches correcting the ‘Colonne dressée devant S.te Marie Majeure’; annotations] ■ (text p.46; fig. 9) [sketches and annotations beneath the text, heading:] Plan du temple decagone de Minerva medica et de la construction de sa voute… ■ Du temple de la Paix, à Rome (plate 43) [sketches and dense annotation, including:] La construction de ces grands caissons… | Profil des grands caissons…


Fig. 9 (below left) Plan du temple decagone de Minerva medica et de la construction de sa voute

Chapter viii

Du Temple d’Antonin & de Faustine, à Rome (pp.47–51, plates 44–48)

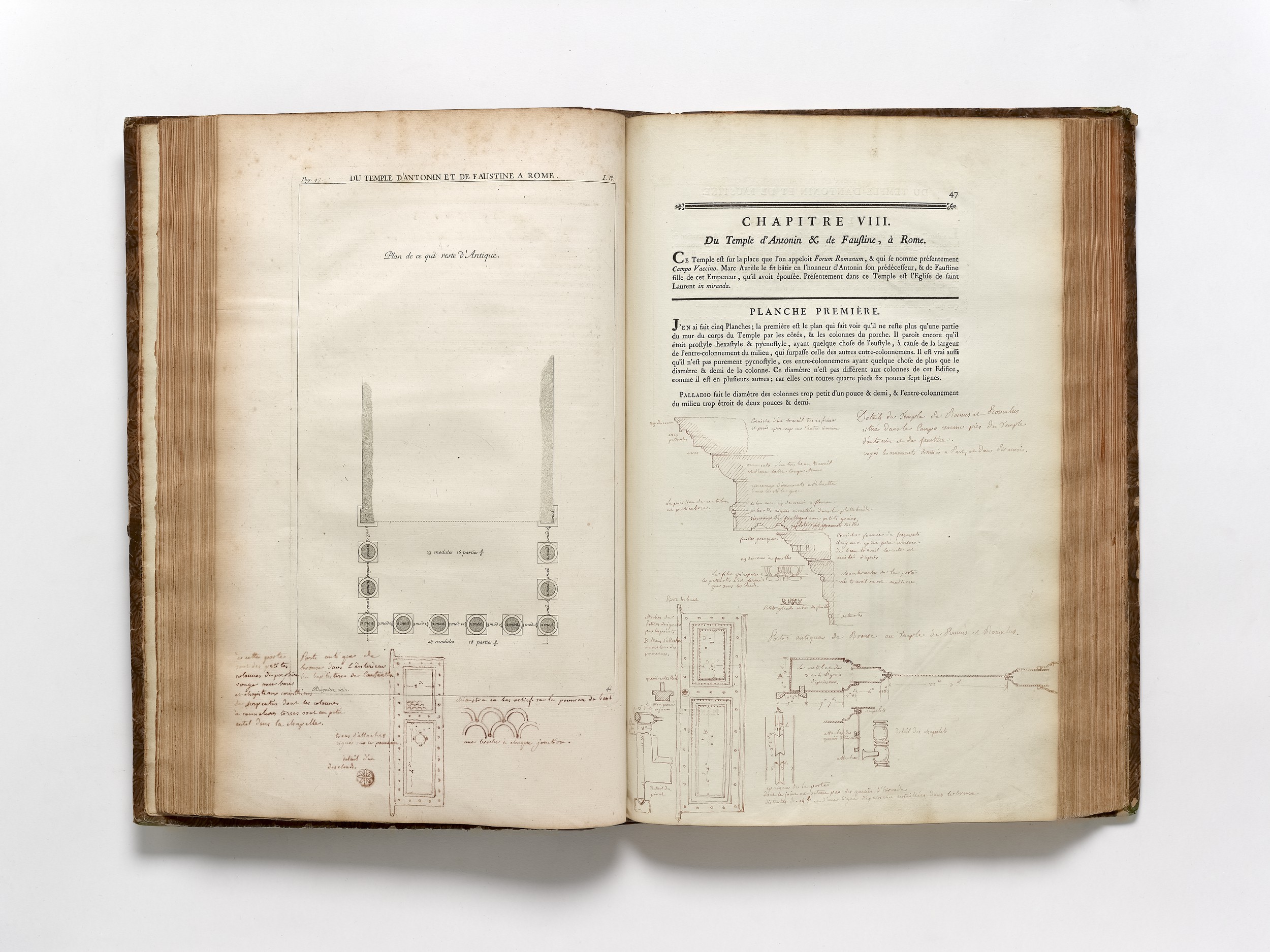

annotations ■ Du Temple d’Antonin et de Faustine a Rome (plate 44) [beneath the ‘Plan de ce qui reste d’Antique’ are sketches of the doors of the Baptistry of Constantine, with annotations headed:] Porte antique de bronze dans l’intérieur du baptistère de Constantin… ■ (text p.47; fig. 10) [sketches and annotations beneath the text, headed:] Details du Temple de Remus et Romulus situé dans le Campo vacino près du Temple d’antonin et de faustine… | Porte antique de Bronze au Temple de Remus et Romulus ■ Du Temple d’Antonin et de Faustine à Rome (plate 45) [sketches and annota­tions, including:] chapiteau très mutilée… | corniche mutilée [the ‘Elevation de la Face’ and ‘Elevation du Flanc’ both marking:] Ligne de terre ■ Du portique du temple d’Antonin et de Faustine, à Rome (plate 46) [sketches and annotations] ■ Du portique du temple d’Antonin et de Faustine, à Rome (plate 47) [sketch of an ornament in the frieze, annotated:] voyés Piranesi pour ces details Les corrections sont en marge de son estampe ■ Du Temple d’Antonin et de Faustine a Rome (plate 48) [annotations, including:] petites baguettes imperceptible…


Fig. 10 (bottom right) Details du Temple de Remus et Romulus situé dans le Campo vacino

Chapter ix

Du Temple de la Concorde, à Rome(pp.52–54, plates 49–51)

annotations ■ Du Temple de la Concorde a Rome (plate 49) [sketches indicating the pre­sent-day state of the cornice and its inscription, and true positions of the columns; annota­tions, including:] corniche tres mutilé ■ Du Temple de la Concorde a Rome (plate 50) [sketches correcting the soffit of the cornice, and the capital of a column; annotations, including:] Ces chapiteaux sont en tout d’une mauvaise execution et non achevés… ■ Du Temple de la Concorde, a Rome (plate 51) [sketches correcting the palmettes and other ornament in the architrave; annotations]

Chapter x

Du Temple de Jupiter Stator à Rome, dont il reste trois colonnes dans le Campo Vaccino (pp.55–57, plates 52–54)

annotations ■ Des trois colonnes de Campo Vaccino a Rome (plate 52) [sketches and annotations indicating present-day state of the columns, with a line marking:] terrain ■ Des trois colonnes de Campo Vaccino a Rome (plate 53) [sketches correcting cornice and soffit; annotations, including:] cornice tres different… | Profil de la cassette ■ Des trois colonnes de Campo Vaccino a Rome (plate 54) [sketches correcting the profile of the architrave and ornament of the soffit; annotations]

Chapter xi

Du Temple de Jupiter tonnant, à Rome (pp.58–60, plates 55–57)

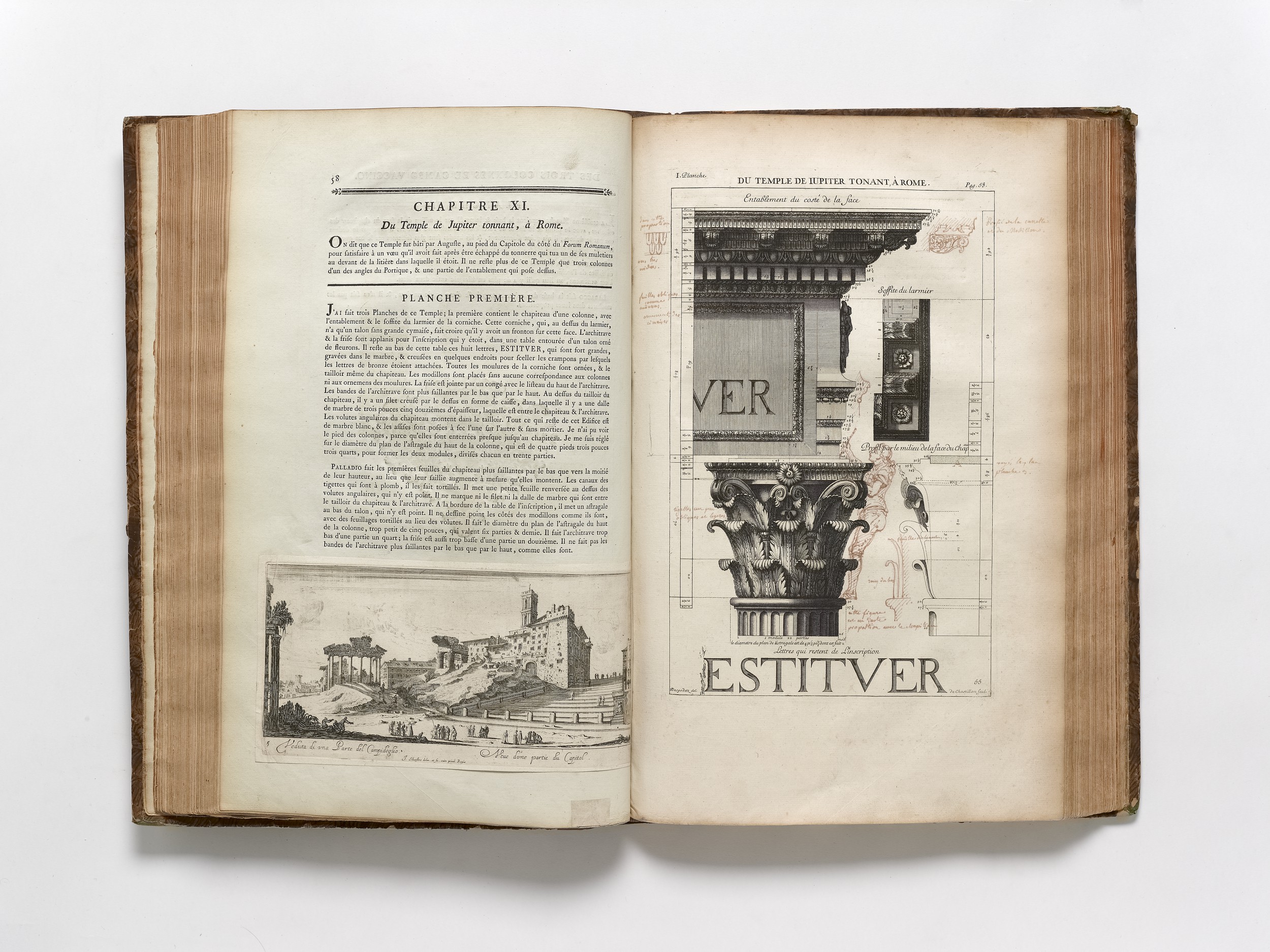

annotations ■ Du Temple de Iupiter tonant, à Rome (plate 55; fig. 11) [sketch of the entablature and its ornament; annotations, including:] Profil de la cassette et du Modillon [and a sketch of a human figure measuring a column, with annotation:] cette figure est en juste proportion avec le chapiteau ■ Du Temple de Iupiter tonant, à Rome (plate 56) [sketches correcting the ornament of the frieze and profile of the architrave; annotations] ■ Du Temple de Jupiter tonant, à Rome (plate 57) [sketch of the profile of the soffit of the architrave; annotations, including:] beau travail [and a sketch correcting the ‘Plan de trois colonnes’ with annotations]


Chapter xii

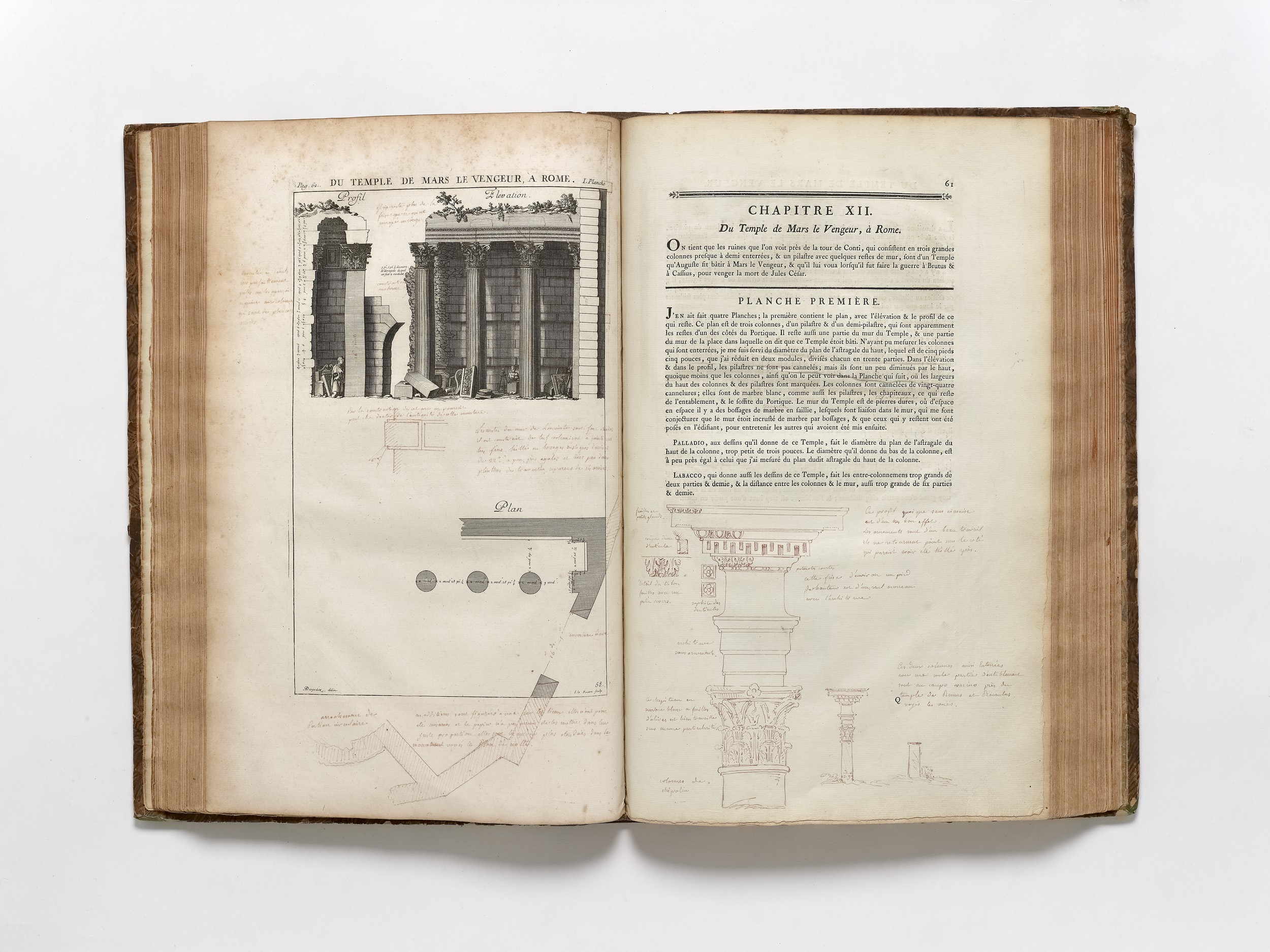

Du Temple de Mars le Vengeur, à Rome (pp.61–64, plates 58–61)

annotations ■ Du Temple de Mars le Vengeur, à Rome (plate 58; fig. 12) [additions to the plan, continuing the enclosing wall; measurements; comments on the construction of the arched doorway] ■ (text p.61) [sketches beneath the text of a cornice, frieze, architrave and capital; annotations, inclu­ding:] Ce chapiteau en marbre blanc a feuilles d’olives est bien travaille sans aucune particularité [with another view of the same column, and of a Doric column nearby:] Ces deux colonnes ainsi Enterrées avec une seule partie d’entablement sont au campo vacino près du temple de Remus et Romulus voyés les vuës ■ Du Temple de Mars le Vengeur, à Rome (plate 59) [sketches correcting the capitals and architraves; annotations] ■ Du Temple de Mars le Vengeur, à Rome (plate 61) [sketches correcting the ornament in the soffit of the architrave; annotations]


Chapter xiii

Du Frontispice de Néron, à Rome (pp.65–66, plates 62–63)

annotations ■ Du Frontispice de Néron, à Rome (plate 62) [sketches of details in the cornice and frieze; annotations] ■ Du Frontispice de Néron, à Rome (plate 63) [sketches correcting the ornament in the frieze; annotations, identifying the parts surviving]

Chapter xiv

De la Basilique d’Antonin, à Rome (pp.67–69, plates 64–66)

annotations ■ De la Basilique d’Antonin, à Rome (plate 64) [sketches, with comments on the present-day state of frieze:] restaurée… [foundation:] tres mutilés… [capitals:] mutilés entierement… ■ De la Basilique d’Antonin a Rome (plate 65) [annotations] ■ De la Basilique d’Antonin a Rome (plate 66) [beside ‘Plan du chapiteau des pilastres’:] ces details ne se voyant plus

Chapter xv

De la Place de Nerva, à Rome (pp.70–72, plates 67–69)

annotations ■ De la Place ou Marché de Nerva, à Rome (plate 67) [lengthy criticism of the ‘Eléva­tion’:] Le figure est mutilée… | La frise et l’architrave d’un seul bloc, la corniche d’un autre… [and marking the:] Ligne de terre ■ De la Place ou Marché de Nerva, à Rome (plate 68) [sketches of details of the cornice and capital, with annotations:] Ce profil n’est pas satisfaisant en execution il paroist très lourd | chapiteau très mutilé… ■ De la Place ou Marché de Nerva, à Rome (plate 69) ornements lourds et confus [and another annotation]

Chapter xvi

Du Portique de Septimius, à Rome (pp.73–77, plates 70–74)

annotations ■ Du Portique de Septimius Severe, à Rome (plate 70)[annotations to ‘Élevation de la face’, including:] cette construction etait revetuë de marbres | Les colonnes de plusieurs pieces [and annotations to ‘Plan’] ■ Du Portique de Septimius Severe, à Rome (plate 71) [annotations to ‘Elévation de Costé’] decharge a un seul rang de brique… ■ Du Portique de Septimius Severe, à Rome (plate 72) [annotations] ■ Du Portique de Septimius Severe, à Rome (plate 73) voyés ces details et plusieurs autres du même monument dans piranesi ■ Du Portique de Septimius Severe, à Rome (plate 74) [annotation]

Chapter xvii

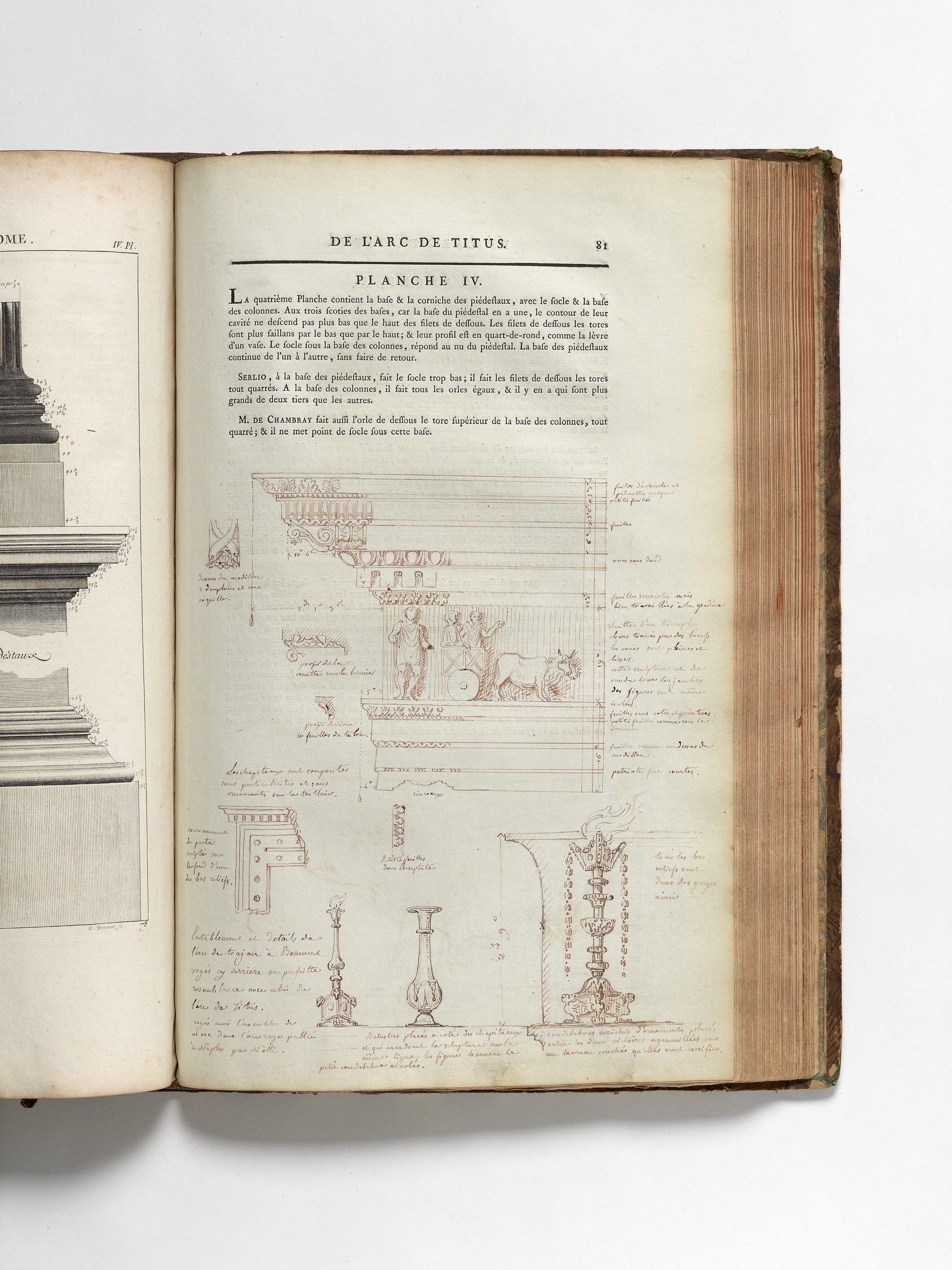

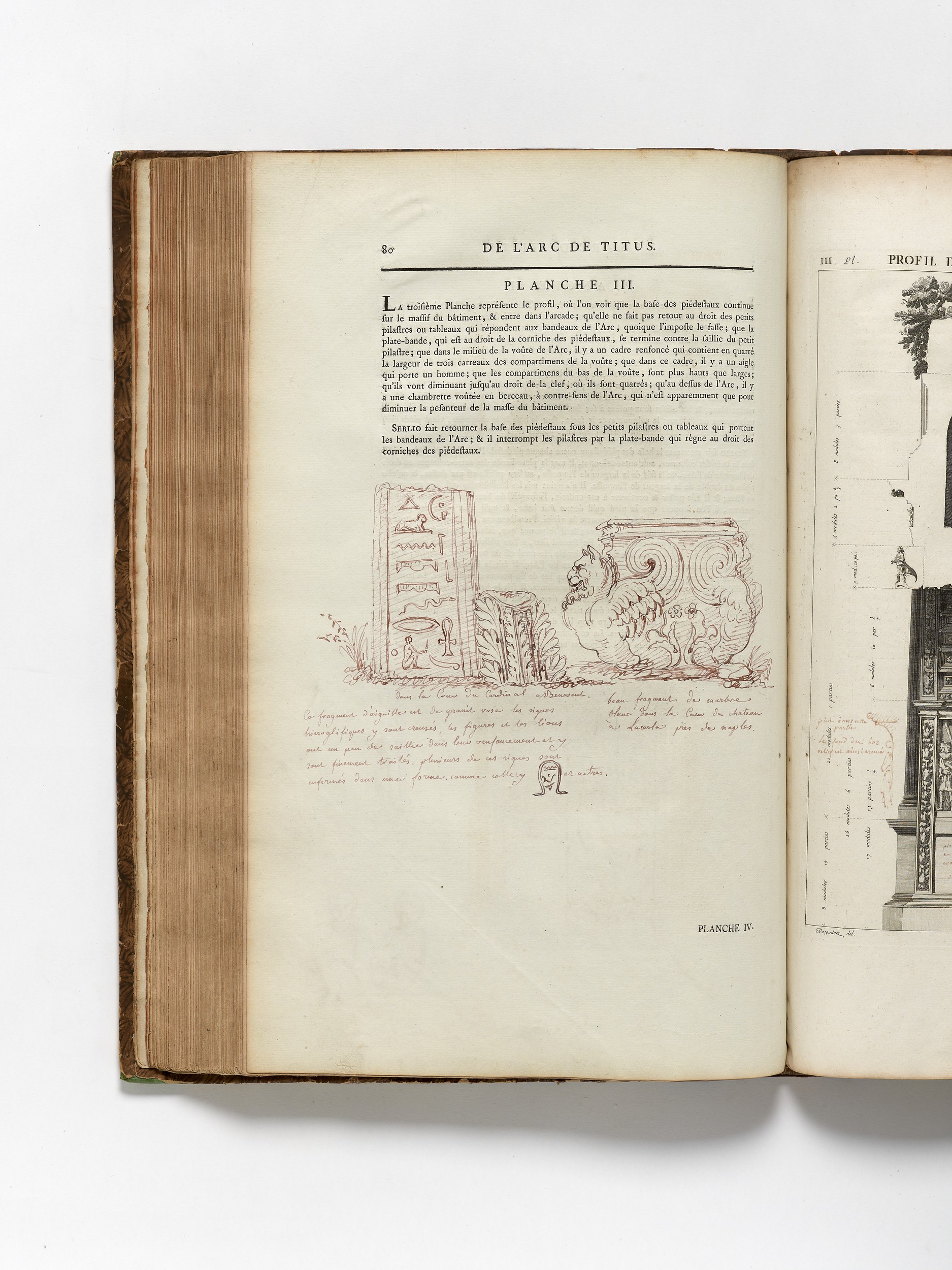

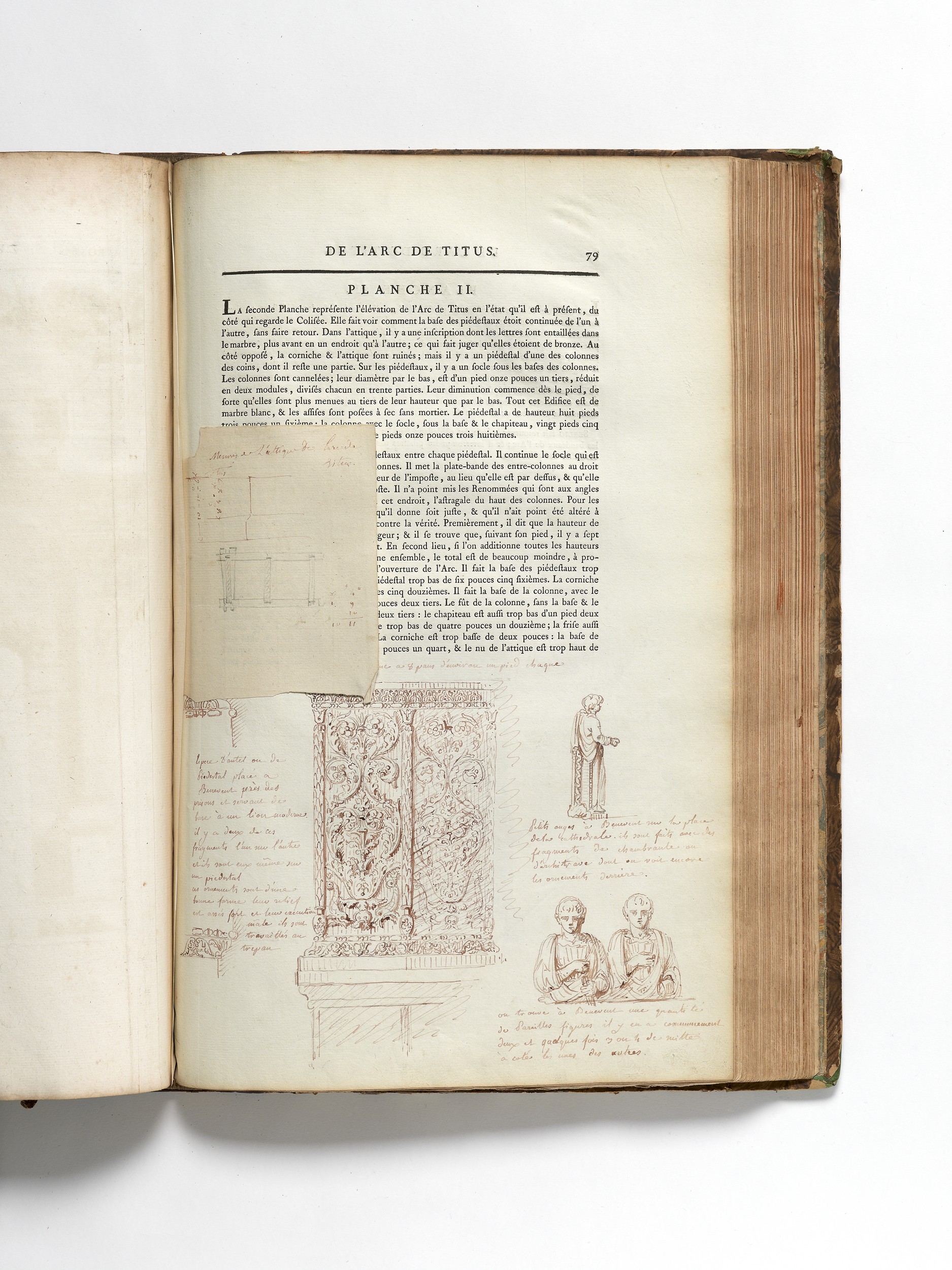

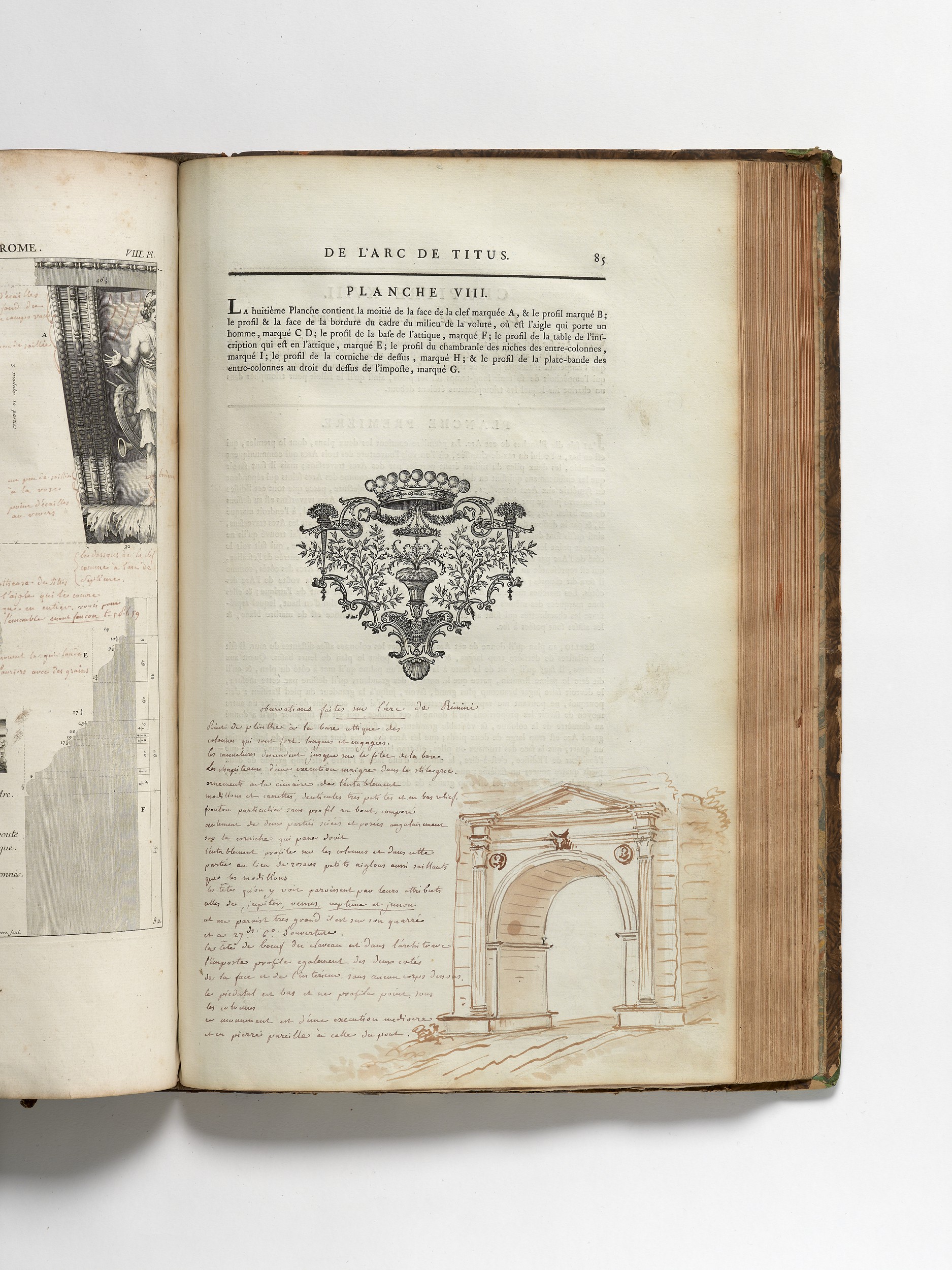

De l’Arc de Titus, à Rome (pp.78–85, plates 75–82)

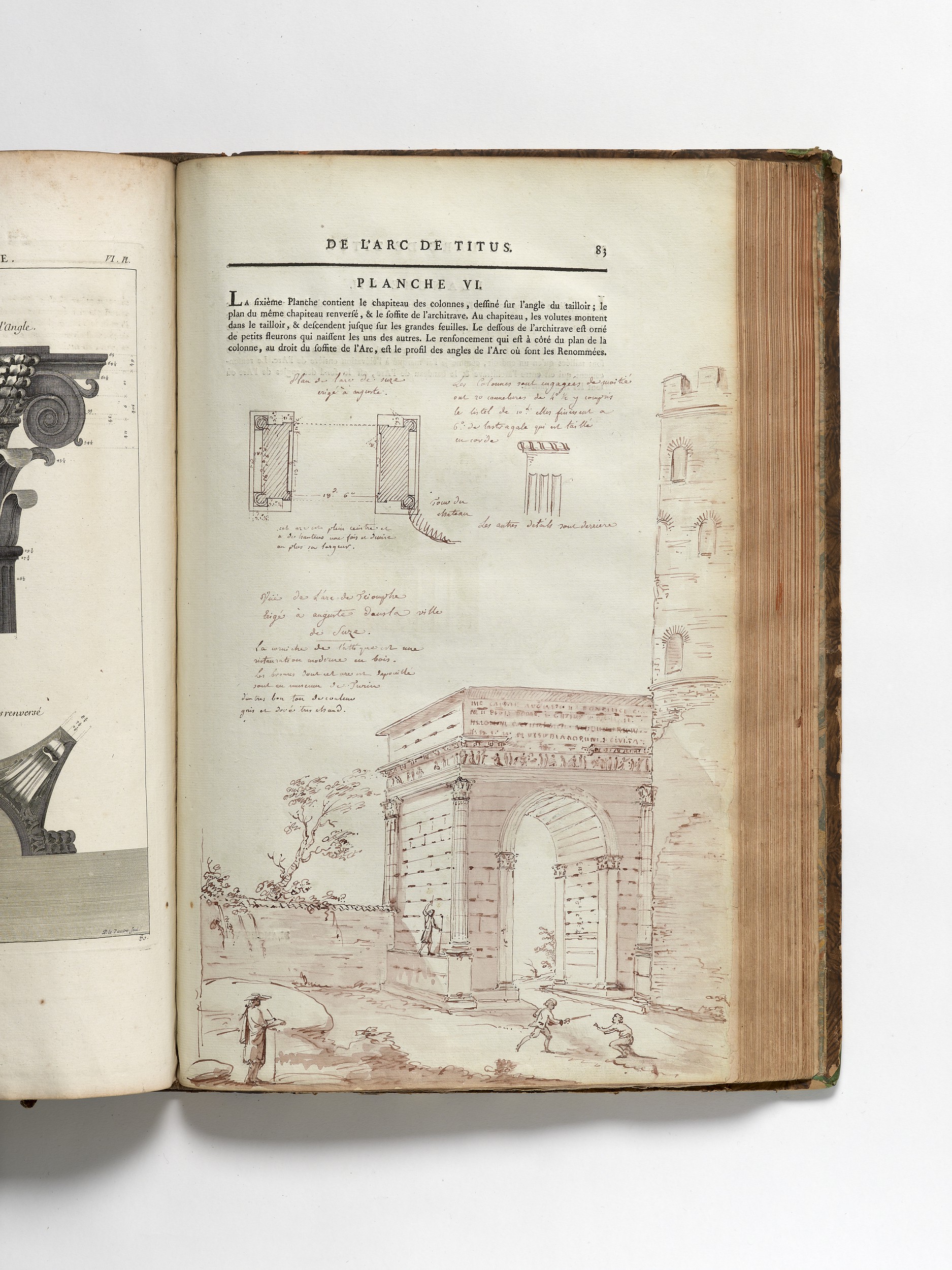

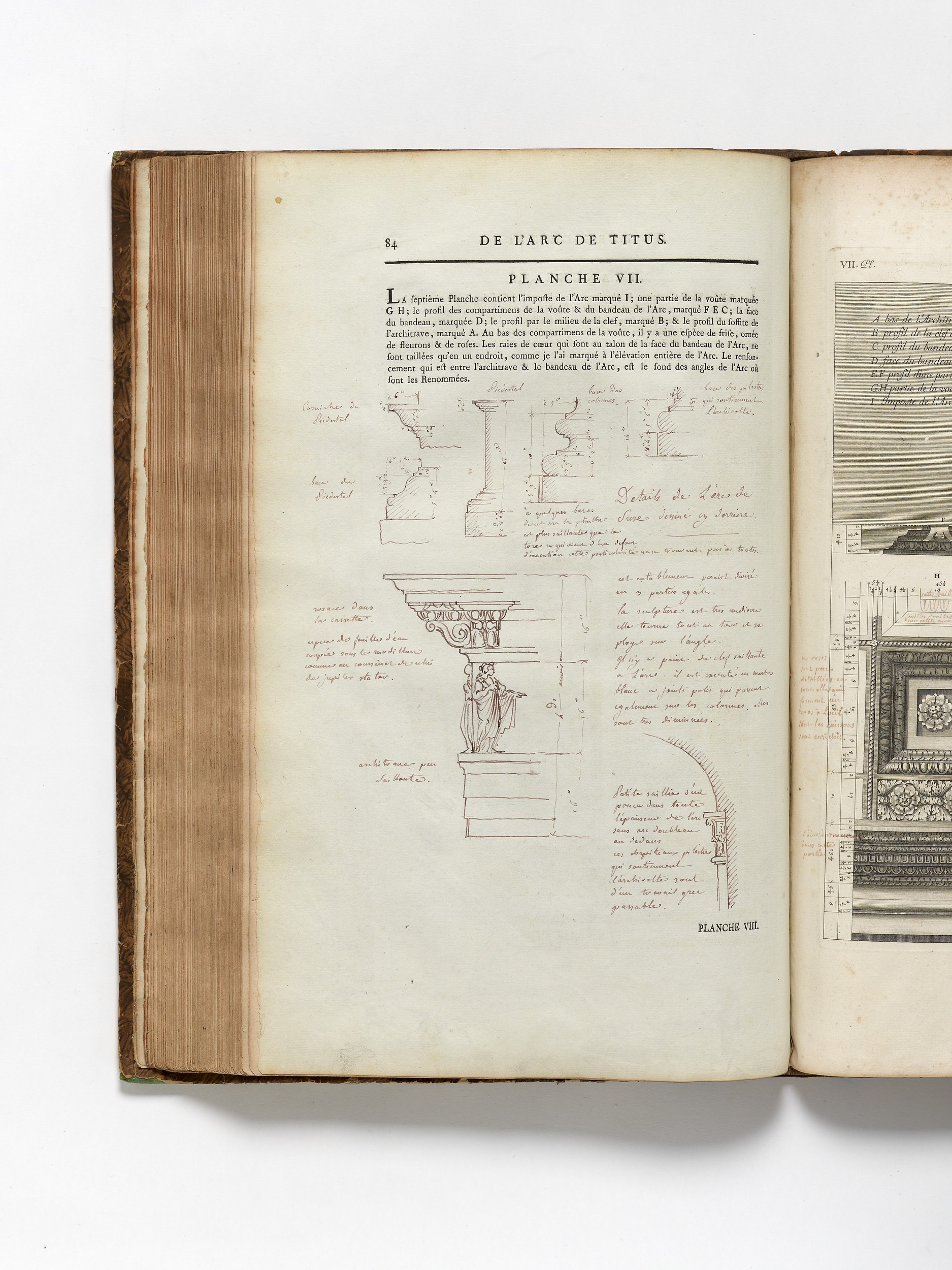

annotations ■ (text p.78) [sketches and annotations beneath text:] Plan et details de l’arc de trajan a benevent. Ce monument a beaucoup de rapport avec l’arc de titus… ■ Plan de l’Arc de Titus, à Rome (plate 75) [measurements] ■ Élevation de l’Arc de Titus, à Rome (plate 76) [sketches correcting the attic and the dedicatory inscription; measurements; comments on the minor frieze of the entablature; and on the sculptures of winged women in the spandrels:] figures fort élégantes et d’un beau travail [and other annotations] ■ (sheet 130 × 105 mm, tipped in before p.79) [sketches in red ink and graphite; measurements:] Mesurés a L’attique de larc de Titus ■ (text p.79; fig. 13) [sketches and annotations beneath the text:] Espece D’autel ou de Piedestal placé a Benevent près des prisons et servant de base à un lion moderne… | Petits anges à Benevent sur la place de la cathedrale… ou trouve à Benevent une quantité de Pareilles figures… ■ (text p.80; fig. 14) [sketches and annotations beneath the text:] dans la cour du Cardinal a Benevent… | beau fragment de marbre blanc dans la cour du chateau à Lacerta [Caserta] près de naples ■ Profil de l’Arc de Titus, à Rome (plate 77) [the relief of the triumphal procession of Titus sketched in profile; annotations] ■ De l’Arc de Titus, à Rome (plate 78) [annotations] ■ (text p.81; fig. 15) [sketches and annotations beneath the text:] Entablement et details de l’arc de trajan à Benevent. voyés cy derriere sa parfaitte ressemblance avec celui de l’arc de Titus… ■ (text p.82; fig. 16) [sketches and annotations beneath the text:] Tres beau fragment de marbre blanc incrusté dans la Campanille de l’eglise de Benevent [with a another sketch:] Detail du rinceau de la bandelette ■ De l’Arc de Titus, à Rome (plate 79) [annotations, including:] ici les defauts de dessin ordinaires ■ (extra illustration, bound after plate 79; fig. 17) [double-page plate of Trajan’s Arch at Ancona, with sketches, measurements, and annotations, including:] Details de L’arc de trajan situé sur le Port D’Ancone. executé en marbre blanc veiné… ■ De lArc de Titus, à Rome (plate 80) [annotations, including:] ces volutes sont plus minces■ (text p.83; fig. 18) [sketches and annotations beneath the text:] Plan de l’arc de Suze erigé à auguste | Vuë de L’arc de Triomphe Erigé à auguste dans la ville de Suze…■ (text p.84; fig. 19) [sketches and annotations beneath the text:] Details de L’arc de Suze dessiné cy derrière… ■ De l Arc de Titus a Rome (plate 81) [annotations] ■ De l’Arc de Titus, à Rome (plate 82) [sketches and annotations] ■ (text p.85; fig. 20) [sketch, and a lengthy annota­tion:] Observations faites sur l’arc de Rimini…

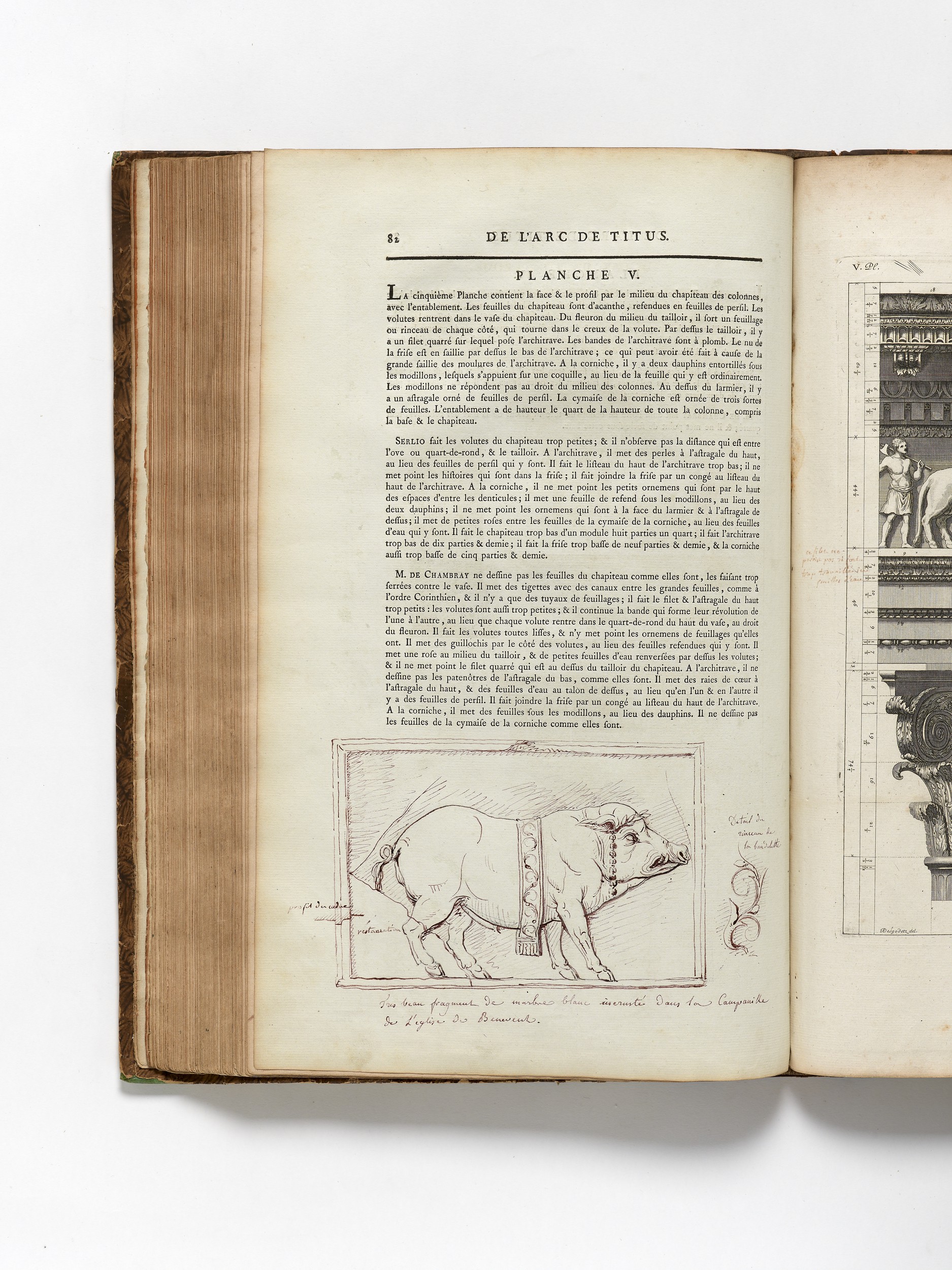

Fig. 13 Espece D’autel ou de Piedestal placé a Benevent près des prisons et servant de base à un lion moderne… | Petits anges à Benevent sur la place de la cathedrale…
ou trouve à Benevent une quantité de Pareilles figures…


Fig. 14 (below) dans la cour du Cardinal a Benevent… | beau fragment de marbre blanc dans la cour du chateau à Lacerta [Caserta] près de naples







Chapter xviii

De l’Arc de Septimius, à Rome (pp.86–95, plates 83–92)

annotations ■ (text p.86) [sketches and annotations beneath the text:] Details d’un monument situé dans le Campo Vacino auprès de l’arc de Septime… ■ Plans de l’arc de Septimius Severe a Rome (plate 83) [measurement] ■ Elevation de l’arc de Septimius Severe a Rome (plate 84; fig. 21) [annota­tions, including:] La representation des bas reliefs est ici très inexacte [and marking:] Ligne des terre de coté du Capitole | Ligne de terre du coté du Campo vacino ■ Élévation du costé de l’arc de Septimius Severe, à Rome (plate 85) [sketches and annotations] ■ Profil de l’arc de Septimius Severe, à Rome (plate 86) [marking:] Ligne de terre Coté du Capitole ■ De l’arc de Septimius Severe, à Rome (plate 87) [annotations:] Details | Enterrés ■ De l’arc de Septimius Severe, à Rome (plate 88) [sketches and annotations] ■ De l’arc de Septimius Severe, à Rome (plate 89) [annotations] ■ De lattique de l’arc de Septimius Severe, à Rome (plate 90) [sketches and annotations] ■ De l’arc de Septimius Severe, à Rome (plate 91) [sketches and annotations] ■ De l’arc de Septimius Severe, à Rome (plate 92) [sketches and annotations]

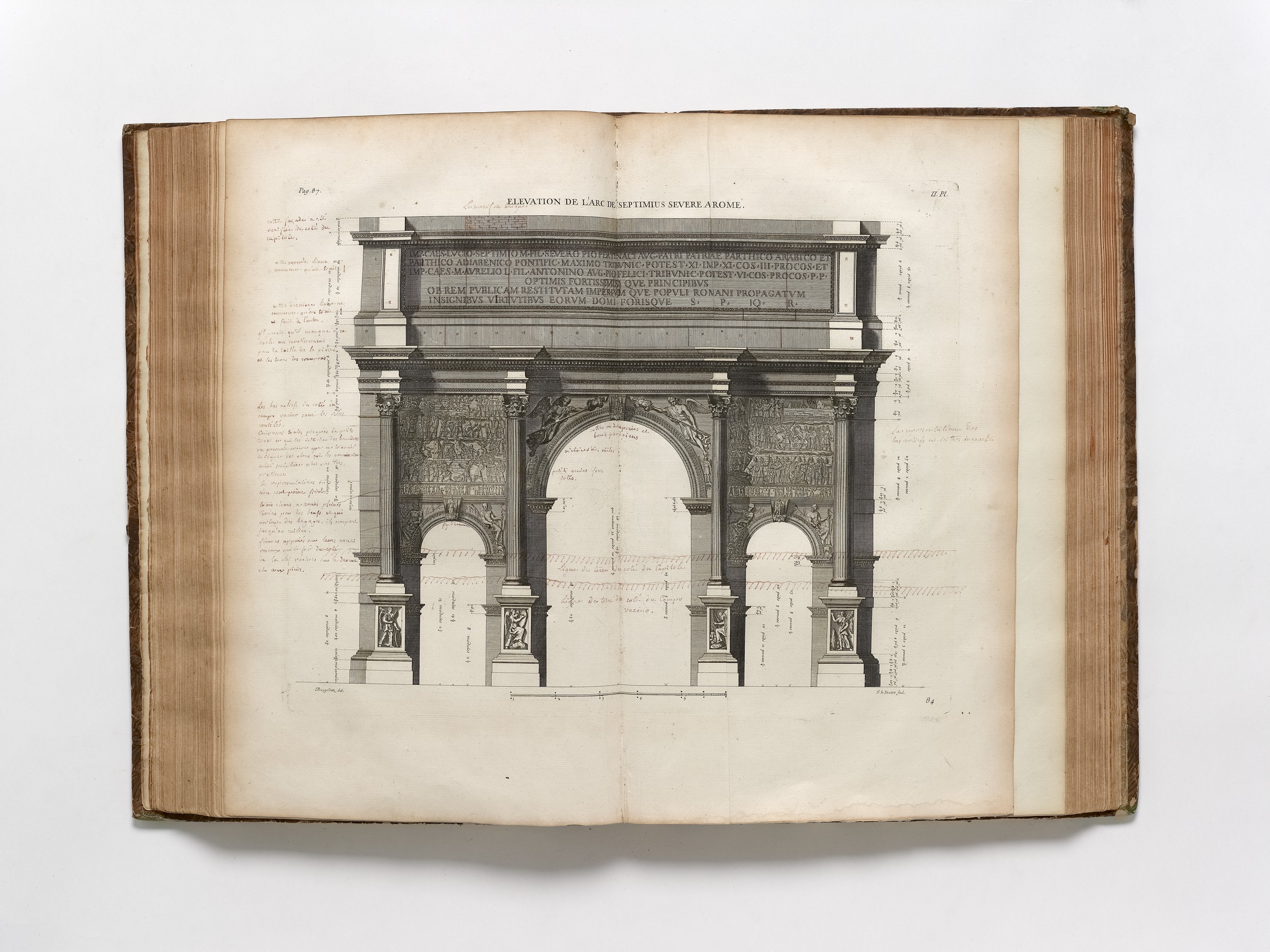

Fig. 21 Elevation de l’arc de Septimius Severe a Rome (plate 84)

Chapter xix

De l’Arc des Orfèvres, à Rome (pp.96–99, plates 93–96)

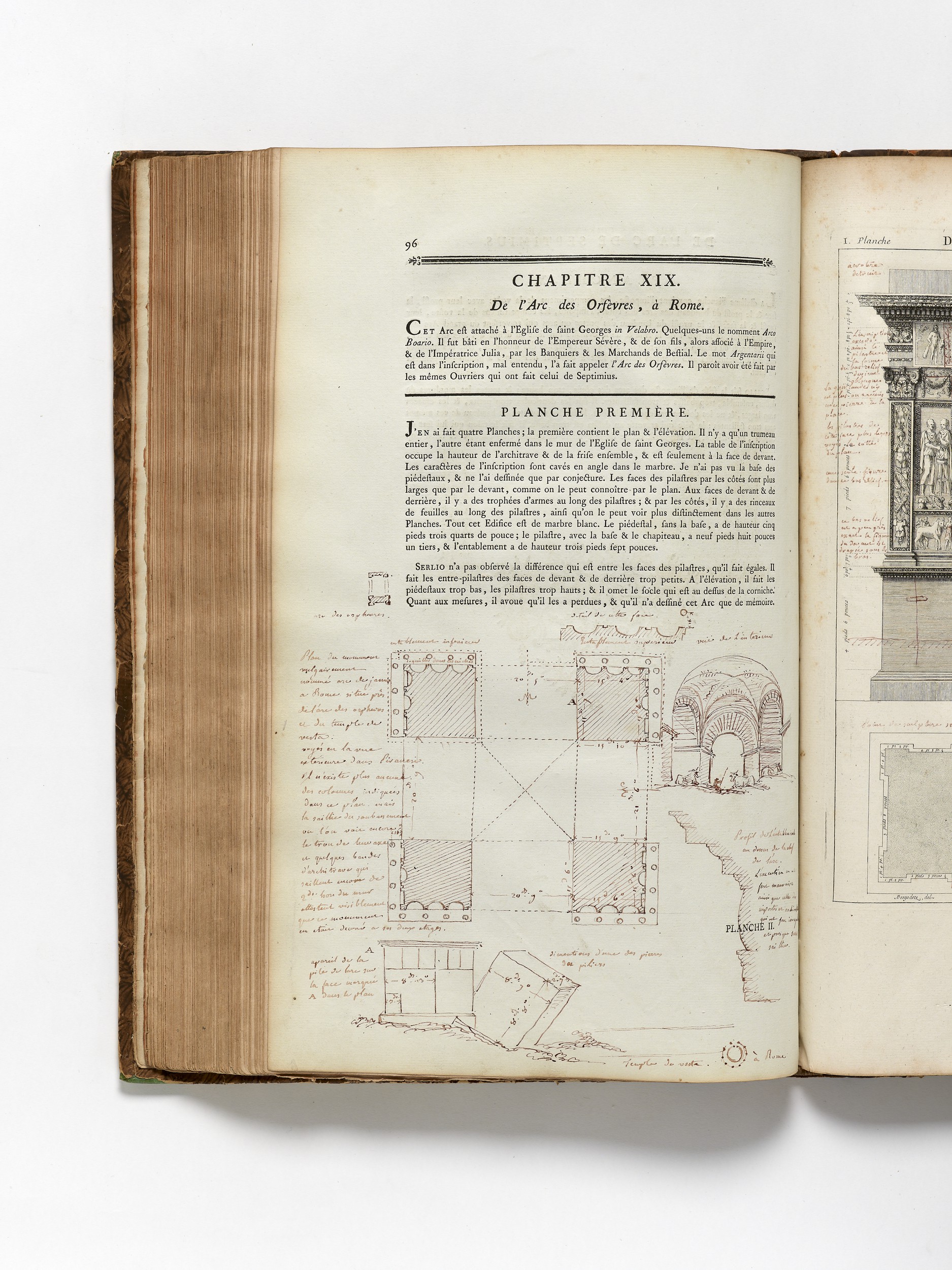

annotations ■ (text p.96; fig. 22) [sketches and annotations beneath the text:] Plan du monumens vulgairement nominé arc de janus a Rome situé prés de l’arc des orphevres et du temple de vesta. voyés en la vue extérieure dans Piranesi. Il n’existe plus aucune des colonnes indiquées dans ce plan… ■ De l’Arc des Orfèvres a Rome (plate 93) [‘Elevation’ and ‘Plan’ closely annotated, and marking:] Ligne de terre ■ De l’Arc des Orfèvres à Rome (plate 94) [sketch of a detail in the bas relief represent­ing the act of sacrifice; annotations] ■ De l’Arc des Orfèvres, à Rome (plate 95) [sketches and com­ments on the entablature] ■ De l’Arc des Orfèvres, à Rome (plate 96) [sketches of the ornament in the soffit of the architrave; anno­tations]


Chapter xx

De l’Arc de Constantin, à Rome (pp.100–108, plates 97–105)

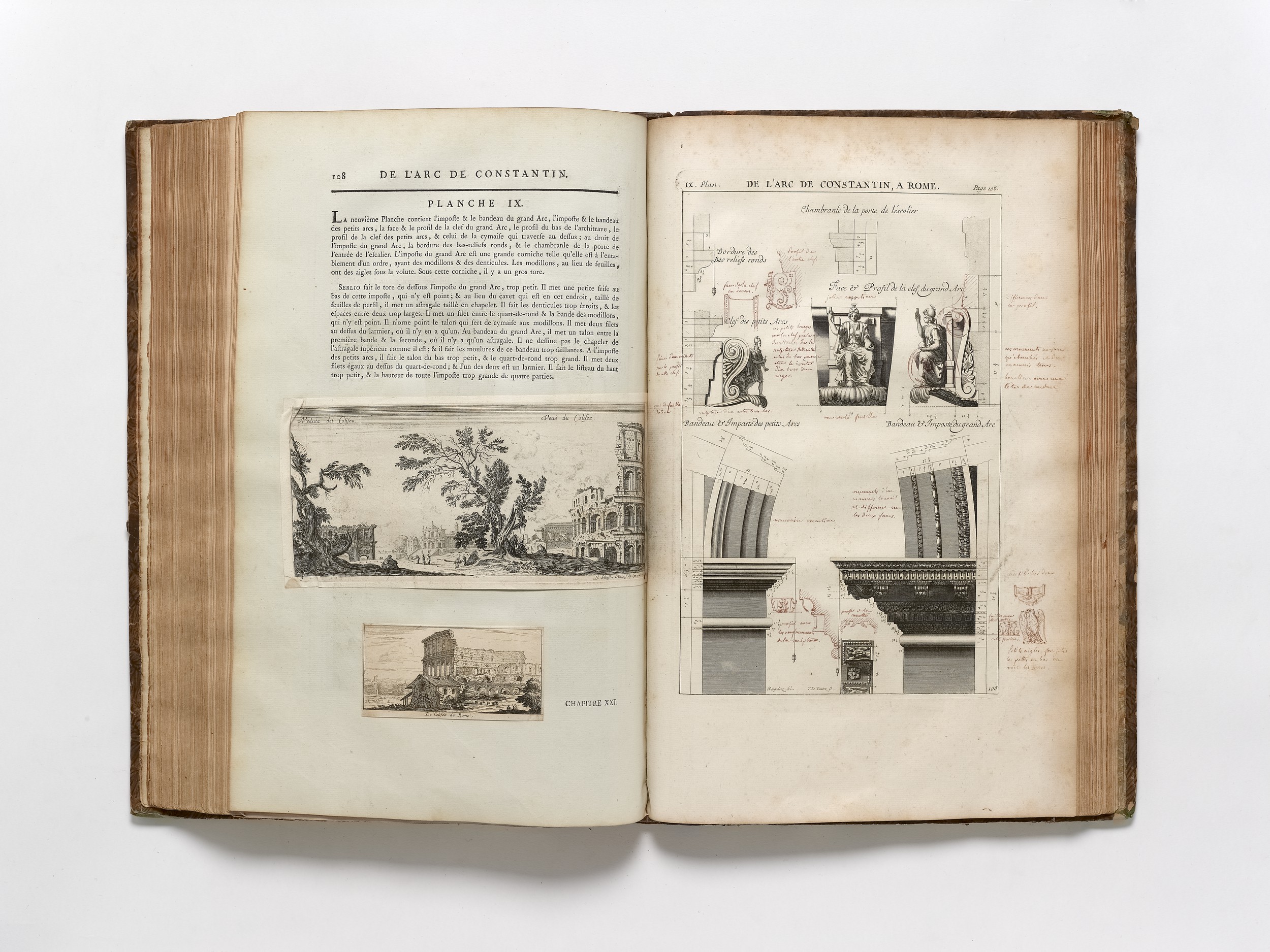

annotations ■ Plans de l’Arc de Constantin, à Rome (plate 97) [measurements] ■ Eleva­tion de l’Arc de Constantin, à Rome (plate 98; fig. 23) [the north side of the arch, closely annotated] ■ Elevation du costé de l’Arc de Constantin, à Rome (plate 99) [sketches and annotations] ■ Profil de l’Arc de Constantin, à Rome (plate 100) [annotations, and a sketch beside the ‘Fundatori quietis’ relief in the central bay:] profil des bas relief dont la sculpture est de la plus belle execution ■ De l’Arc de Constantin, à Rome (plate 101) [annotations] ■ De l’Arc de Constantin, à Rome (plate 102) [sketches and annotations, including:] beau travail mais inegal et rempli de restaurations ■ De l’Arc de Constantin, à Rome (plate 103) [annota­tions] ■ De l’attique de l’Arc de Constantin, à Rome (plate 104) [annotations:] detruit | restauration ■ De l’Arc de Constantin, à Rome (plate 105; fig. 24) [sketches and annota­tions, including:] jolie execution | mauvaise execution | ornements d’un mauvais travail…

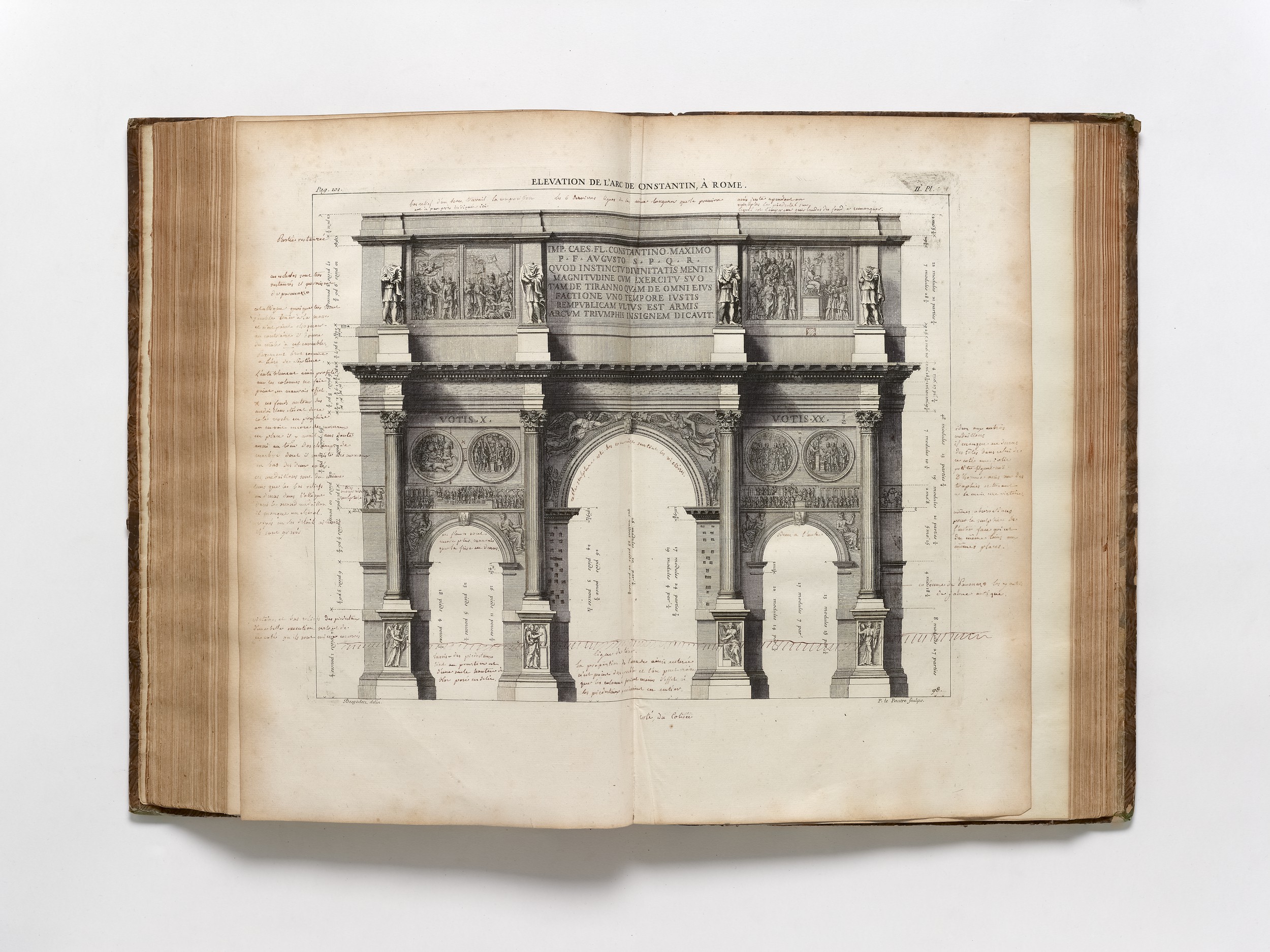

Fig. 23 Elevation du costé de l’Arc de Constantin, à Rome (plate 99)


Fig. 24 De l’Arc de Constantin, à Rome (plate 105)

Chapter xxi

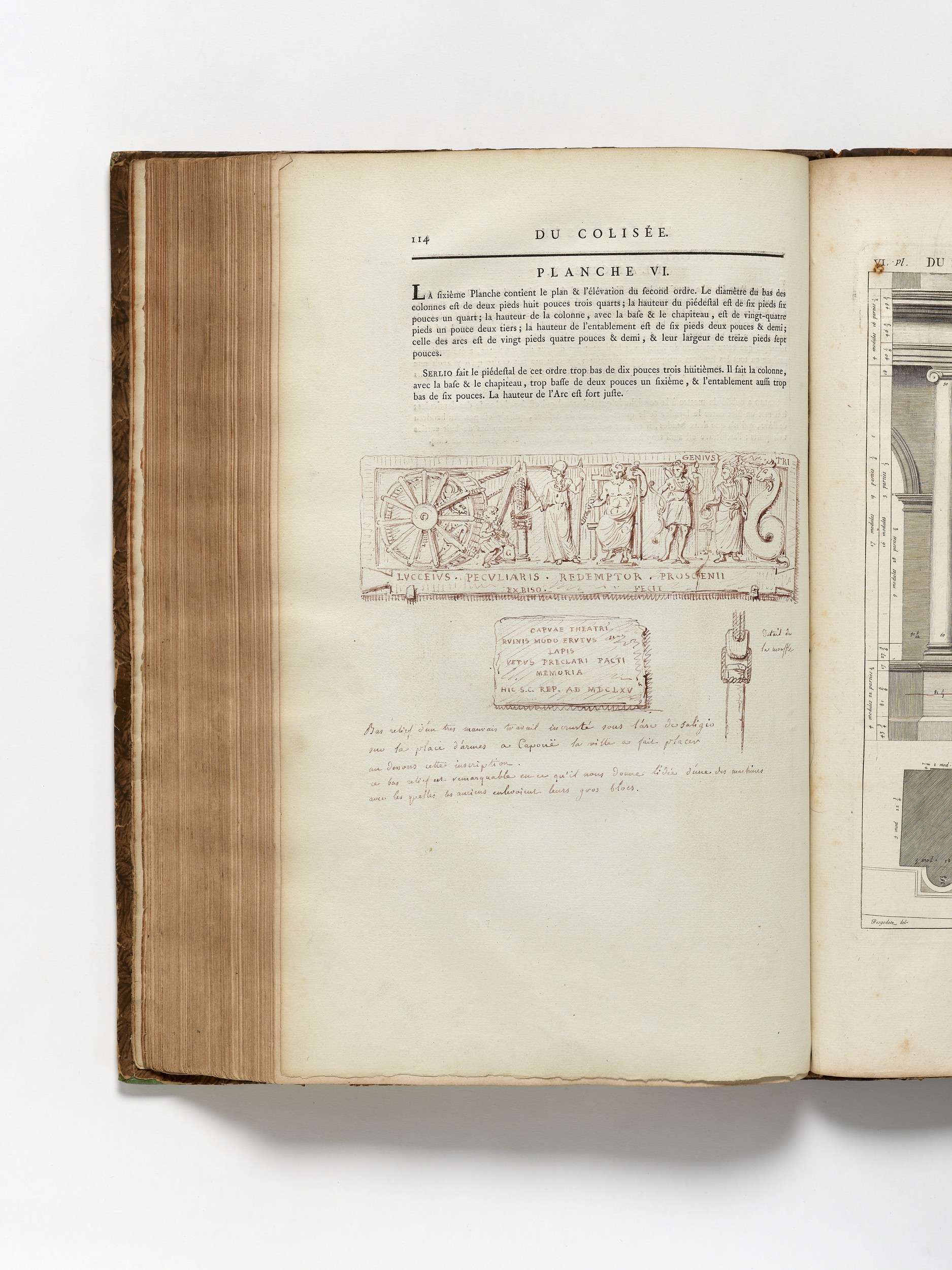

De l’Amphithéatre de Rome, appelé le Colisée (pp.109–121, plates 106–118)

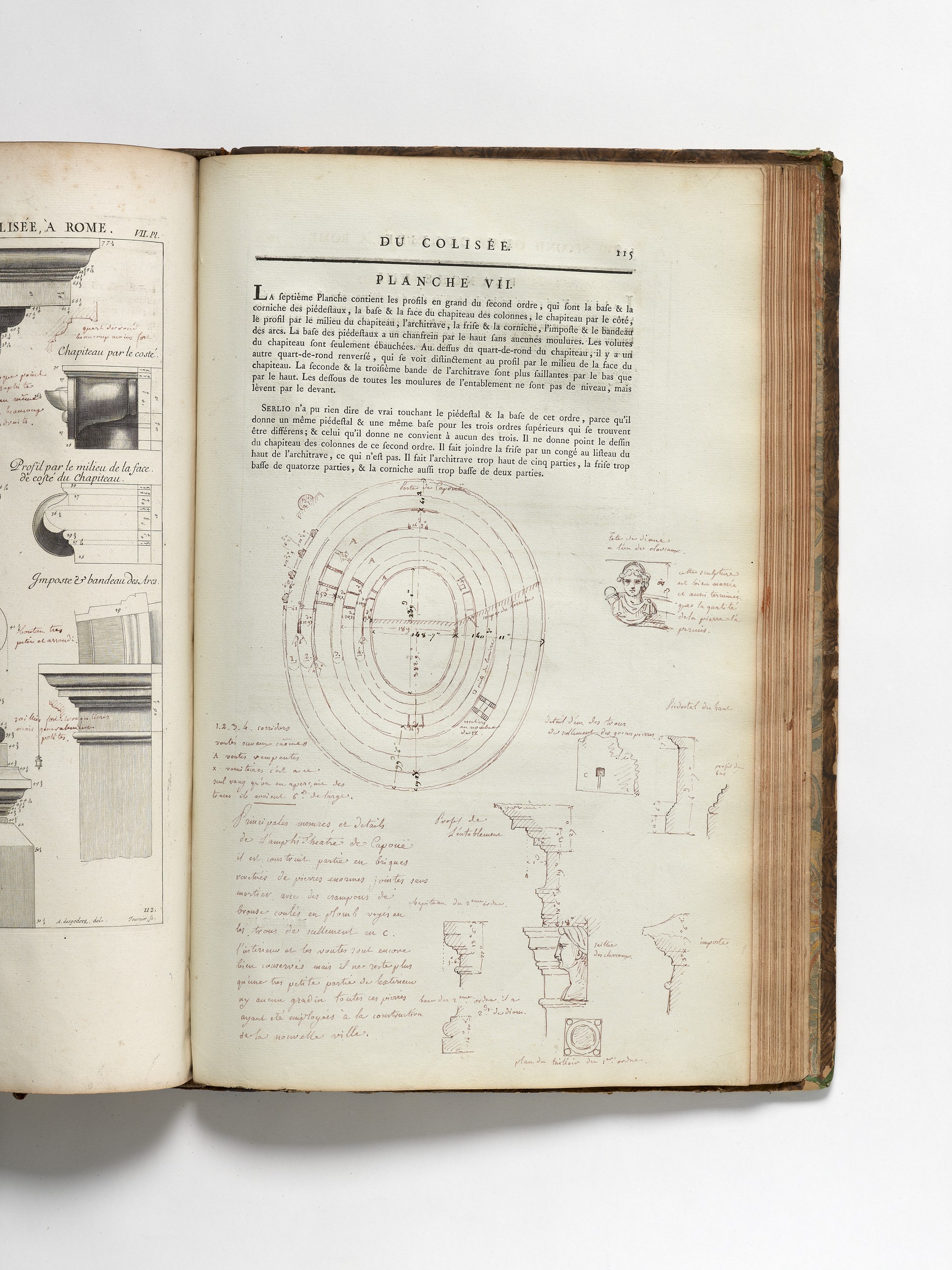

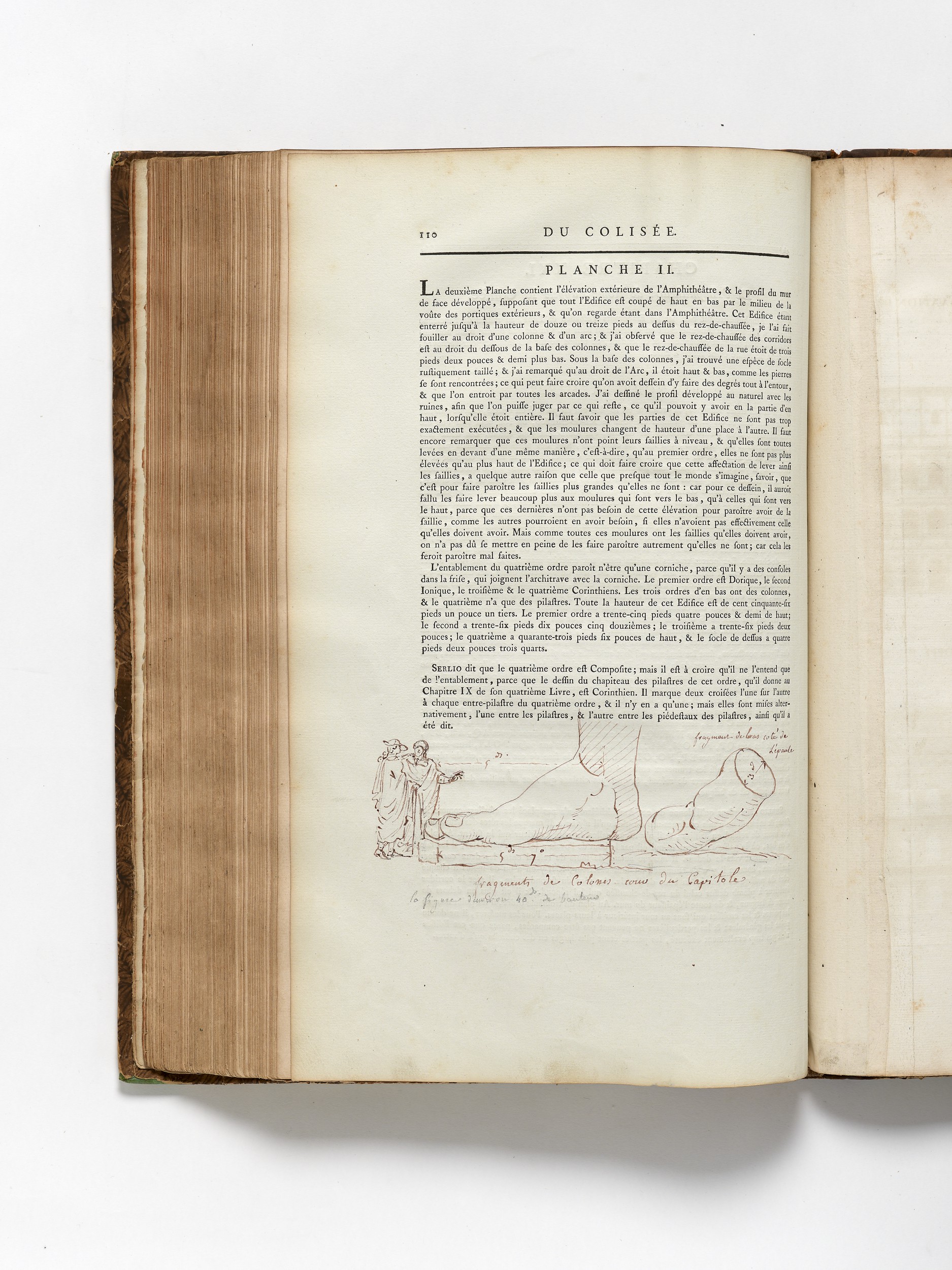

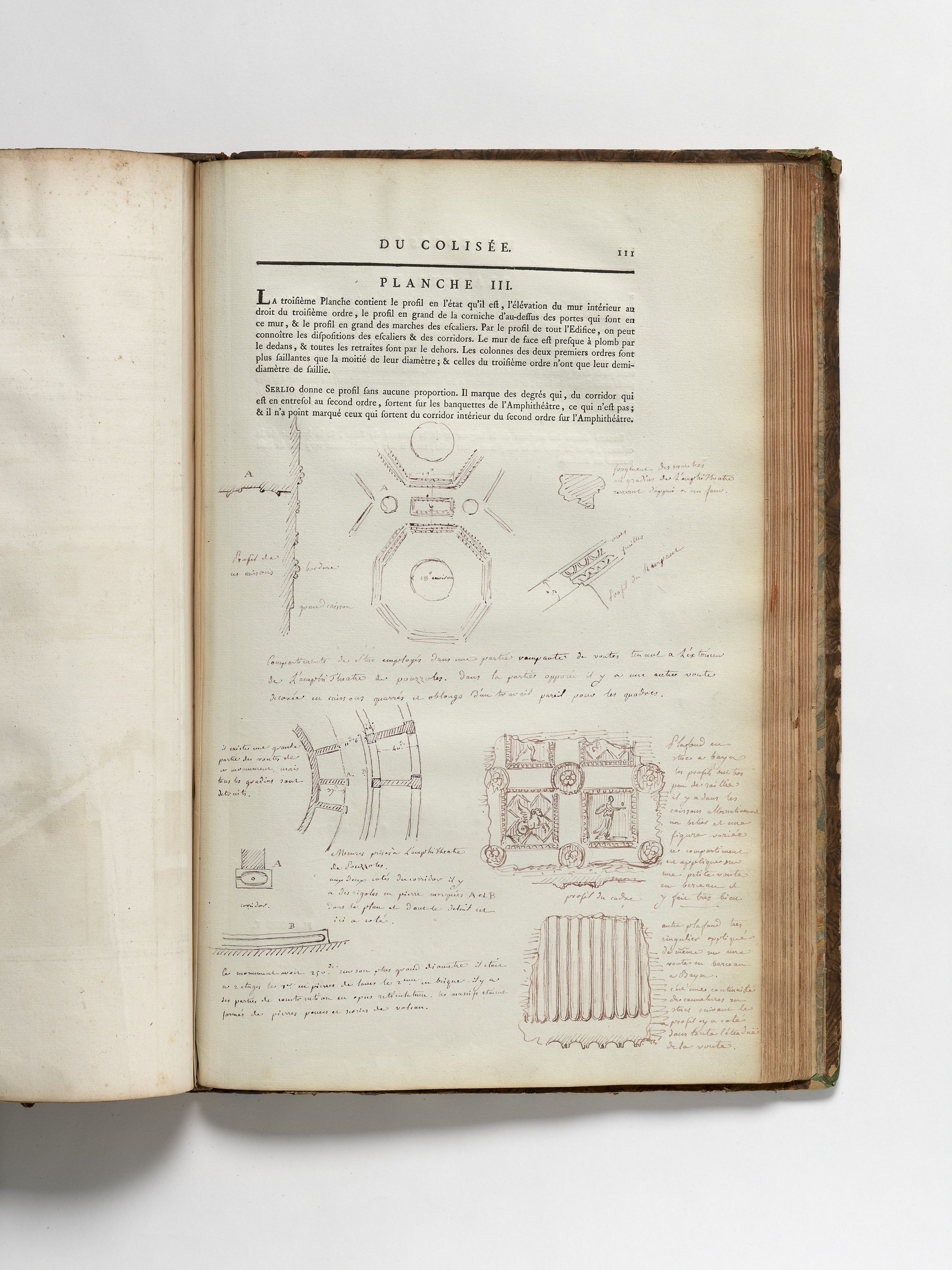

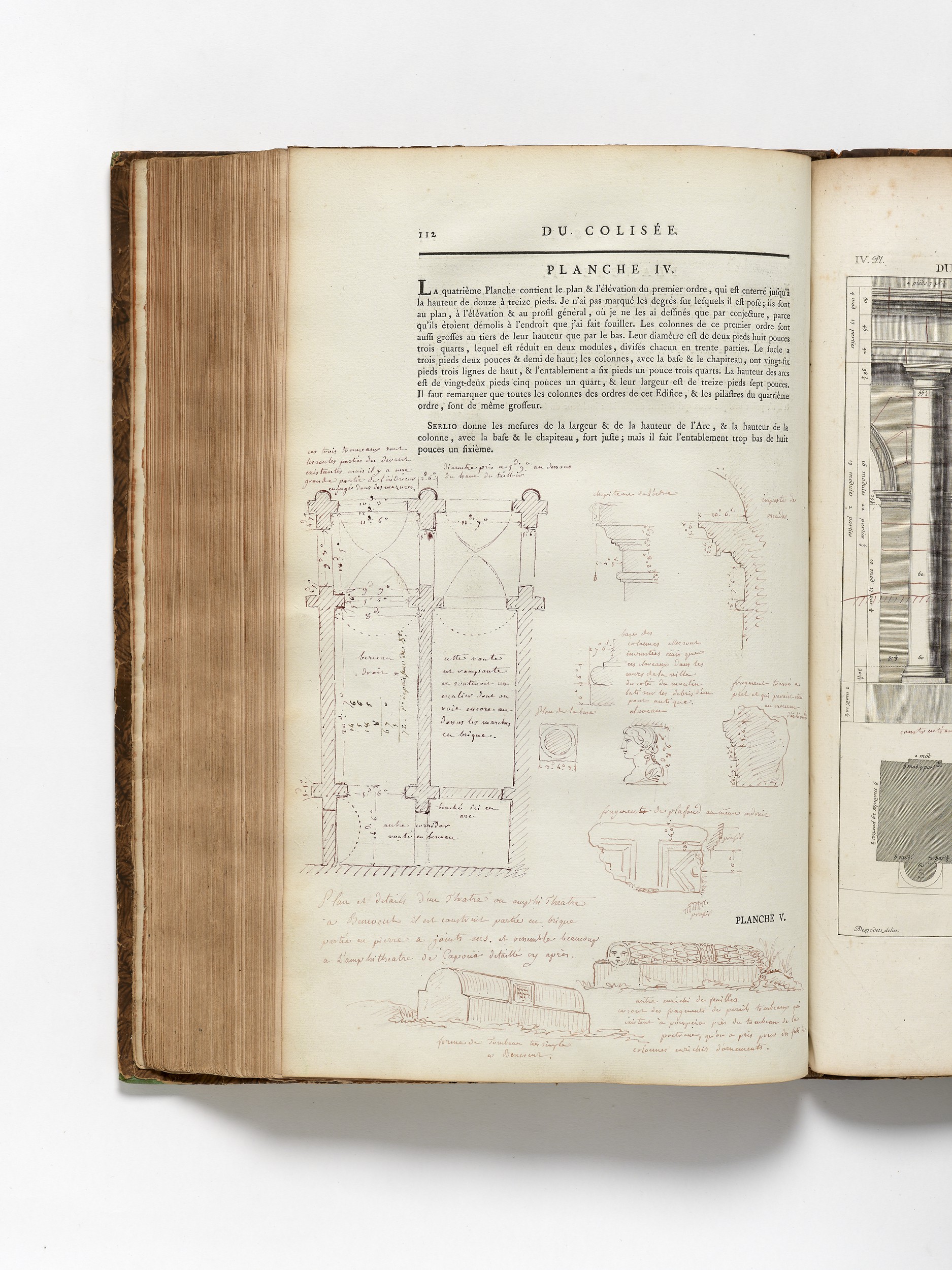

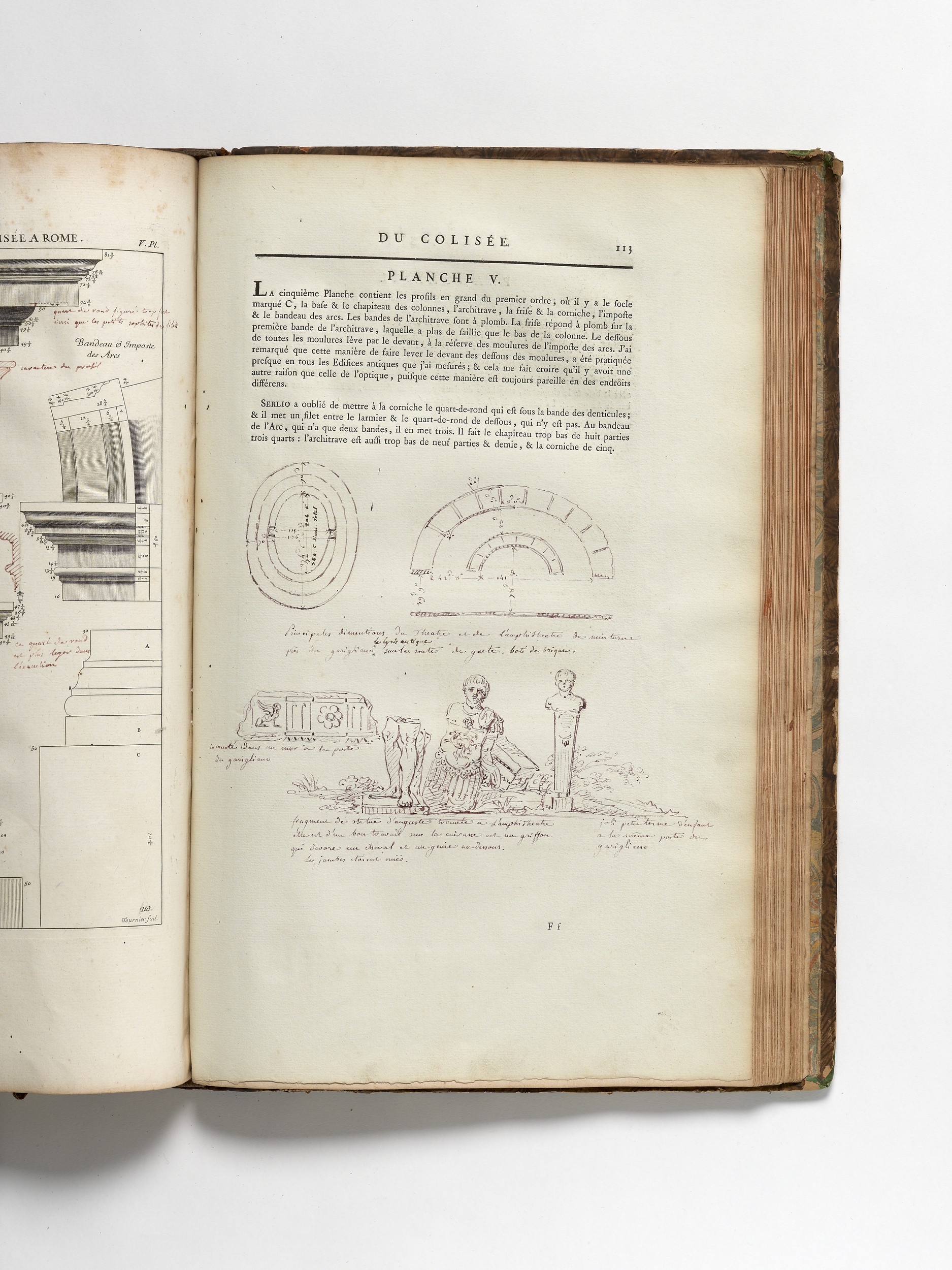

annotations ■ Plans des quatre etages du Colisée, à Rome (plate 106) [annotation, in graphite] ■ (text p.110; fig. 25) [sketches and annotations beneath the text, including:] fragments de Colosses cour du Capitole ■ Elevation du Colisée, à Rome (plate 107) [‘Profil developpé du mur de face du Colisee’ annotated:] Les details de ces ordres sont les mêmes que ceux de l’ordre exterieur du bas ■ Profil du Colisée, à Rome (plate 108) [sketches and annotation, including:] stucs de la loge de l’empereur au colisée | Profils des caissons en stucs sous les arcs dans la même loge ■ (text p.111; fig. 26) [sketches and annotations beneath the text:] Compartiments de Stuc employés dans une partie rampante de voutes tenant a l’exterieur de l’amphi Theatre de pouzzoles… ■ (text p.112; fig. 27) [sketches and annotations beneath the text:] Plan et details d’un Theatre ou amphi Theatre a Benevent il est construit partié en brique partié en pierre a joints secs, et ressemble beaucoup a L’amphitheatre de Capouë detaillé cy après ■ Du premier ordre du Colisée a Rome (plate 109) [sketches, annotations, measure­ments] ■ Du premier ordre du Colisée a Rome (plate 110) [sketches and annotations] ■ (text p.113; fig. 28) [sketches and annotations beneath the text:] Principales dimentions du Theatre et de L’amphithea­tre de minturne près du garigliano… | fragment de statue d’auguste trouvée a L’amphitheatre ■ (text p.114; fig. 29) [sketches and annotations beneath the text:] Bas relief d’un tres mauvais travail incrusté sous l’arc de saligio [S. Eligio] sur la place d’armes a Capouë… ■ Du seconde ordre du Colisée, à Rome (plate 111) [sketch, annotation:] même apareil qu’a l’ordre du dessous ■ Du seconde ordre du Colisée, à Rome (plate 112) [sketches, measurements, annotations] ■ (text p.115; fig. 30) [sketches and annotations beneath the text, headed:] Principales mesures et details de L’amphitheatre de Capouë… ■ Du troisieme ordre du Colisée, à Rome (plate 113) [annotation:] même apareil qu’aux precedentes La plus part des clefs et contreclefs sont d’une seule pierre… ■ Du troi­sième ordre du Colisée, à Rome (plate 114) [annotation:] ces profils ne font point d’effet et deviennent confus ■ Du troisième ordre du Colisée, à Rome (plate 115) [sketches and annotations] ■ Du quatrième ordre du Colisée, à Rome (plate 116) [sketch and annotations, including:] L’apareil est asses juste dans Piranesi… ■ Du quatrième ordre du Colisée, à Rome (plate 118) [annotations]







Chapter xxii

De l’Amphithéatre de Vérone (pp.122–125, plates 119–122)

annotations ■ Plan de l’Amphitheatre de Verone (plate 119) [sketches, measurements, annotations, in red ink, brown ink, and graphite, includin:] juste diam 226 pieds [diametre indicated on print: 233 pieds] L’arene est de 7 pieds en plus | Il y a une erreur de 7 pieds sure ce diametre | ce qui allonge trop la forme ■ Profil De l’Amphitheatre de Verone (plate 120) [sketches, measurements, annotations] ■ Elevation exterieur de l’Amphitheatre de Verone (plate 121) [sketches and annotations] ■ De l’exterieur de l’Amphitheatre de Verone (plate 122) [sketch and annotations]

Chapter xxiii

Du Théatre de Marcellus, à Rome (pp.126–130, plates 123–127)

annotations ■ Plan du Theatre de Marcellus, à Rome (plate 123) [calculation of measure­ments, in graphite] ■ Du Theatre de Marcellus, à Rome (plate 124) [sketch and annota­tions] ■ Du premier ordre du Theatre de Marcellus, à Rome (plate 125) [annotation] ■ Du second ordre du Theatre de Marcellus a Rome (plate 126) [annotations] ■ Du second ordre du Theatre de Marcellus a Rome (plate 127) [sketches and annotations]

Chapter xxiv

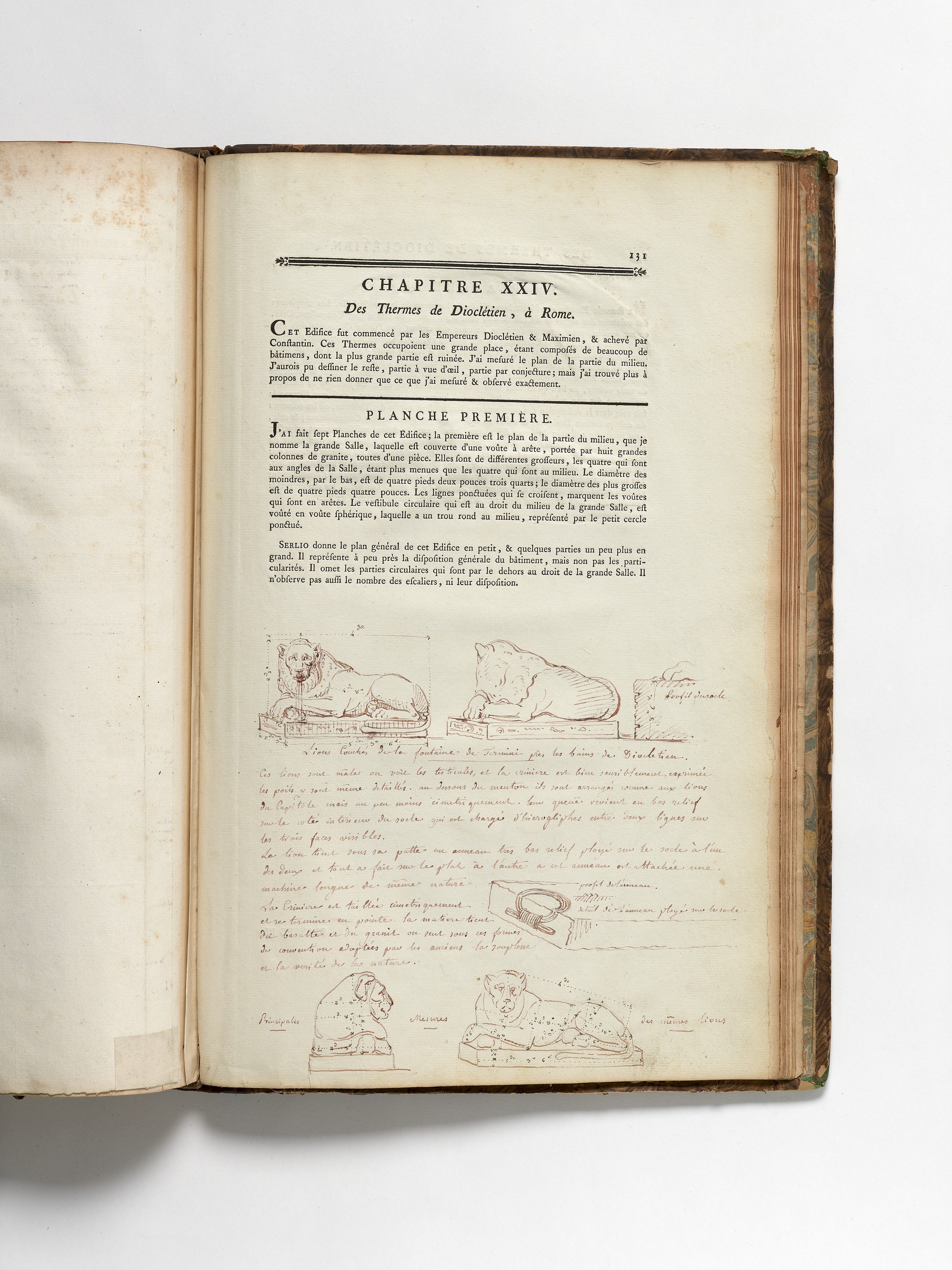

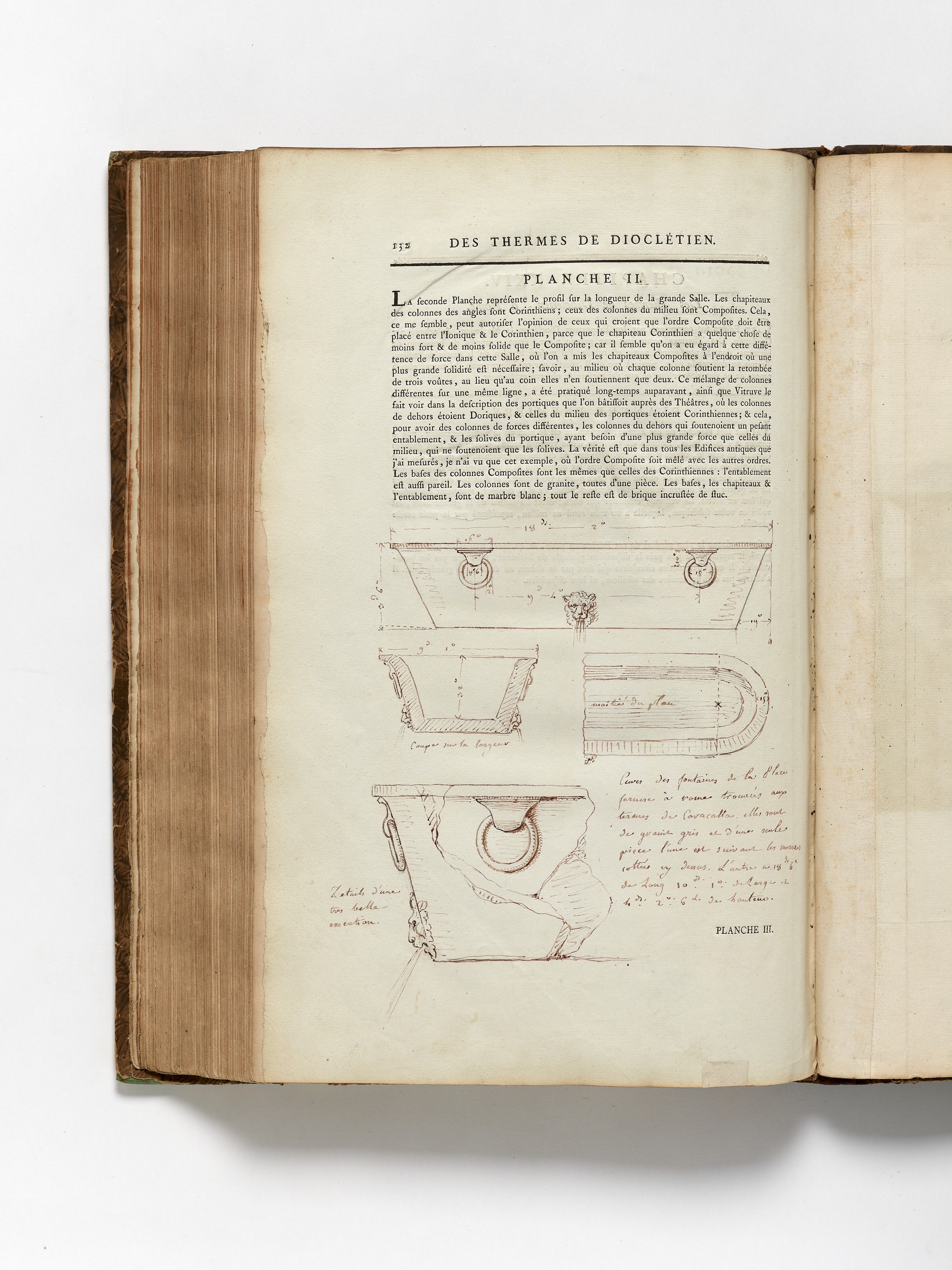

Des Thermes de Dioclétien, à Rome (pp.131–137, plates 128–134)

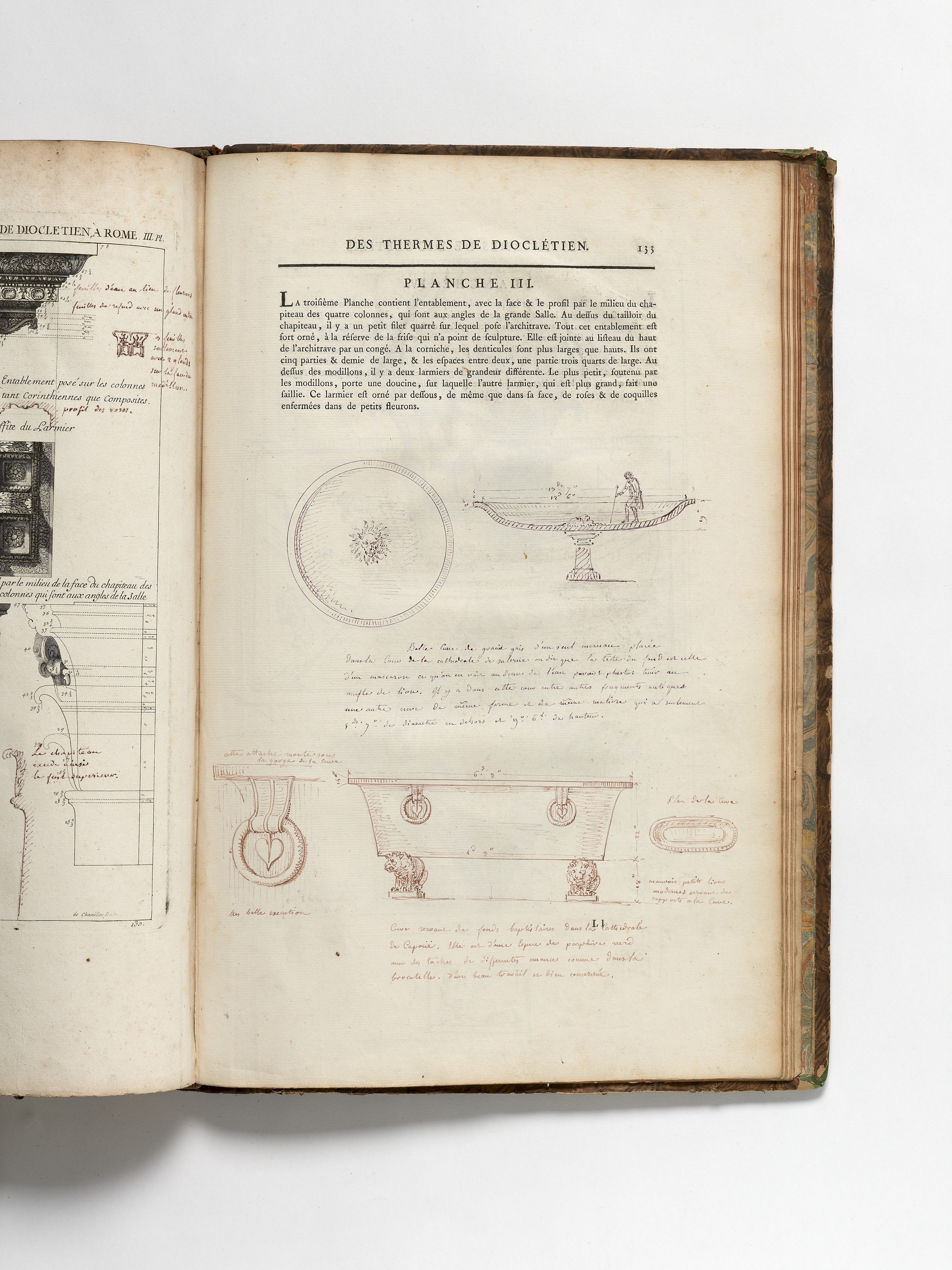

annotations ■ Plan de la partie du milieu des Thermes de Diocletien, à Rome (plate 128; fig. 31) [sketches; measurements; annotations] ■ (text p.131; fig. 32) [sketches; measurements; annotations beneath the text, headed:] Lions couchés de la fontaine de Termini près les bains de Diocletien… ■ (text p.132; fig. 33) [sketches, measurements, and annotations beneath the text:] Cuves des fontaines de la Place farnese à rome trouvées aux termes de Caracalla… ■ Profil de la grande salle des Thermes de Diocletien, à Rome (plate 129) [sketch and annotations] ■ De la grande salle des Thermes de Diocletien, à Rome (plate 130) [sketches and annotations] ■ (text p.133; fig. 34) [sketches and annotations beneath the text, headed:] Belle Cuve de granit gris d’un seul morceau placée dans la Cour de la cathedrale de salerne… | Cuve servant de fonds baptistaires dans la Cathedrale de Capouë… ■ (text p.134; fig. 35) [sketches and annotations beneath the text] barque antique figurée sur un bas relief incrusté dans l’inteieur de la Cathedrale de Salerne en face de l’escalier qui descend à l’église souteraine ■ De la grande salle des Thermes de Diocletien, à Rome (plate 132) [sketches and annota­tions] ■ De la grande salle des Thermes de Diocletien, à Rome (plate 133) [sketches and annotations] ■ Des Thermes de Diocletien, à Rome (plate 134) [annotation] on ne voit plus dans la restauration aucuns vestiges de ces details

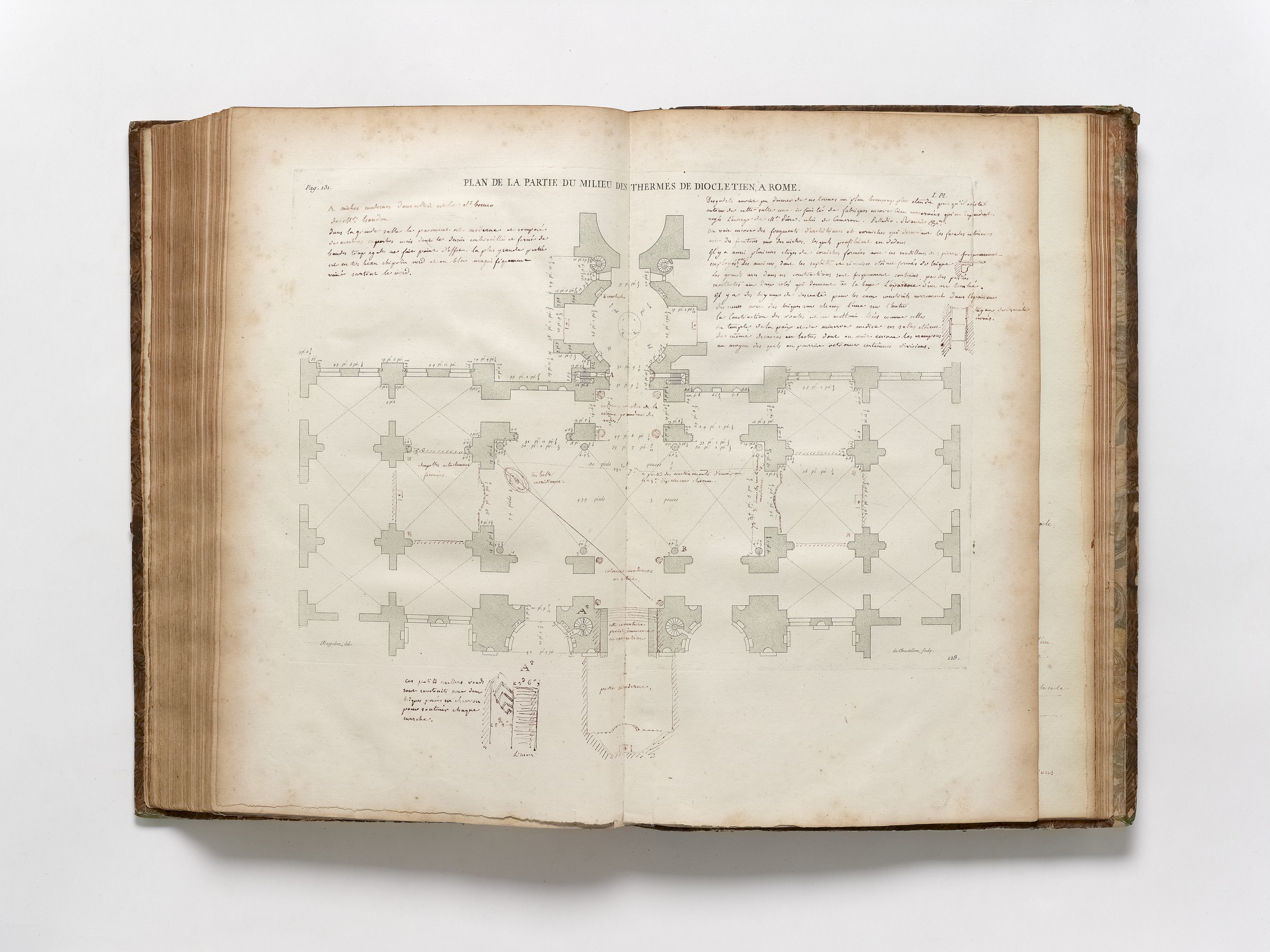

Fig. 31 Plan de la partie du milieu des Thermes de Diocletien, à Rome (plate 128)


Fig. 32 (below) Lions couchés de la fontaine de Termini près les bains de Diocletien


Fig. 33 (below) Cuves des fontaines de la Place farnese à rome trouvées aux termes de Caracalla


Fig. 34 Belle Cuve de granit gris d’un seul morceau placée dans la Cour de la cathedrale de salerne … | Cuve servant de fonds baptistaires dans la Cathedrale de Capouë


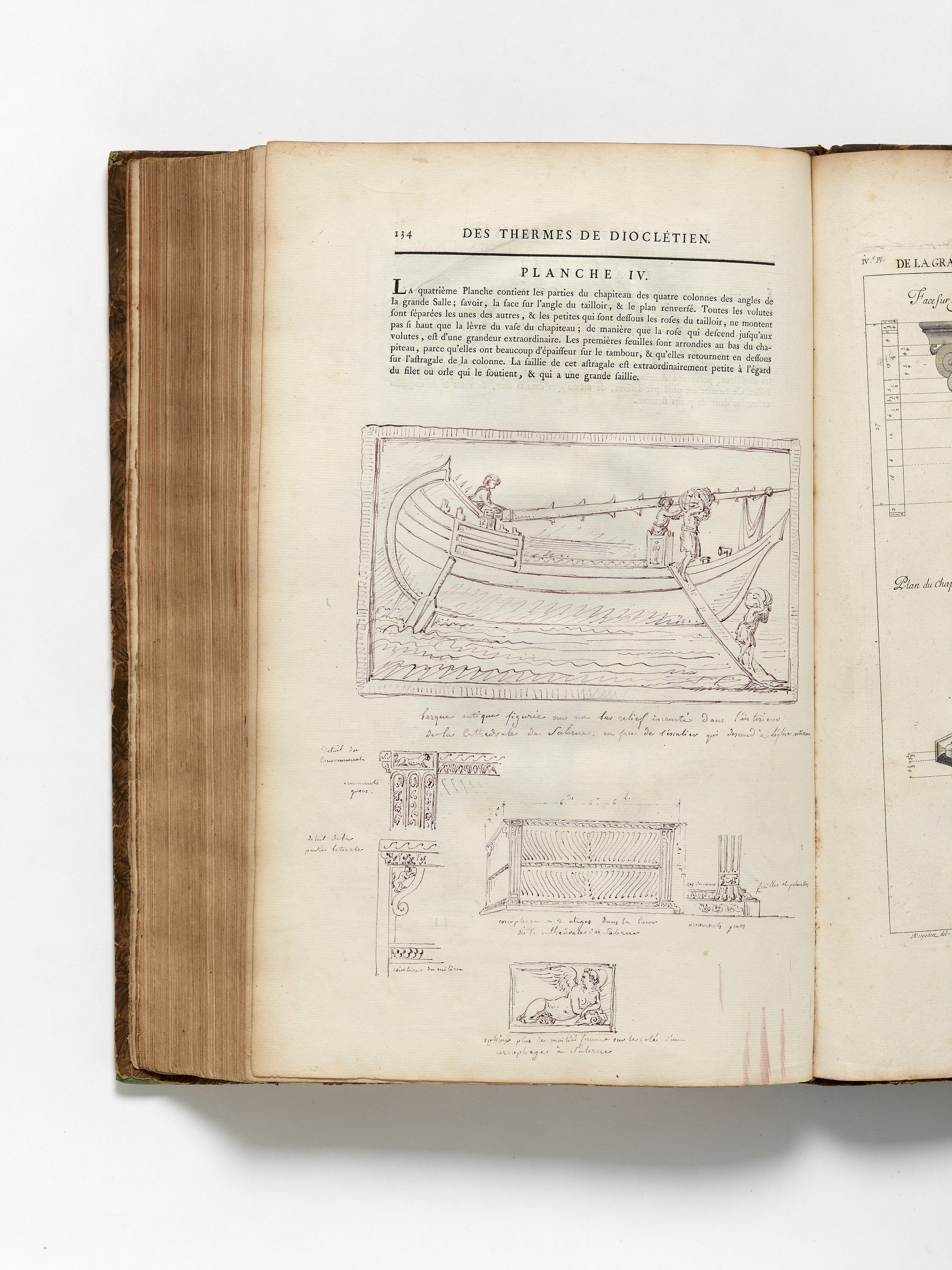

Fig. 35 (below) barque antique figurée sur un bas relief incrusté dans l’inteieur de la Cathedrale de Salerne en face de l’escalier qui descend à l’église souteraine

Chapter xxv

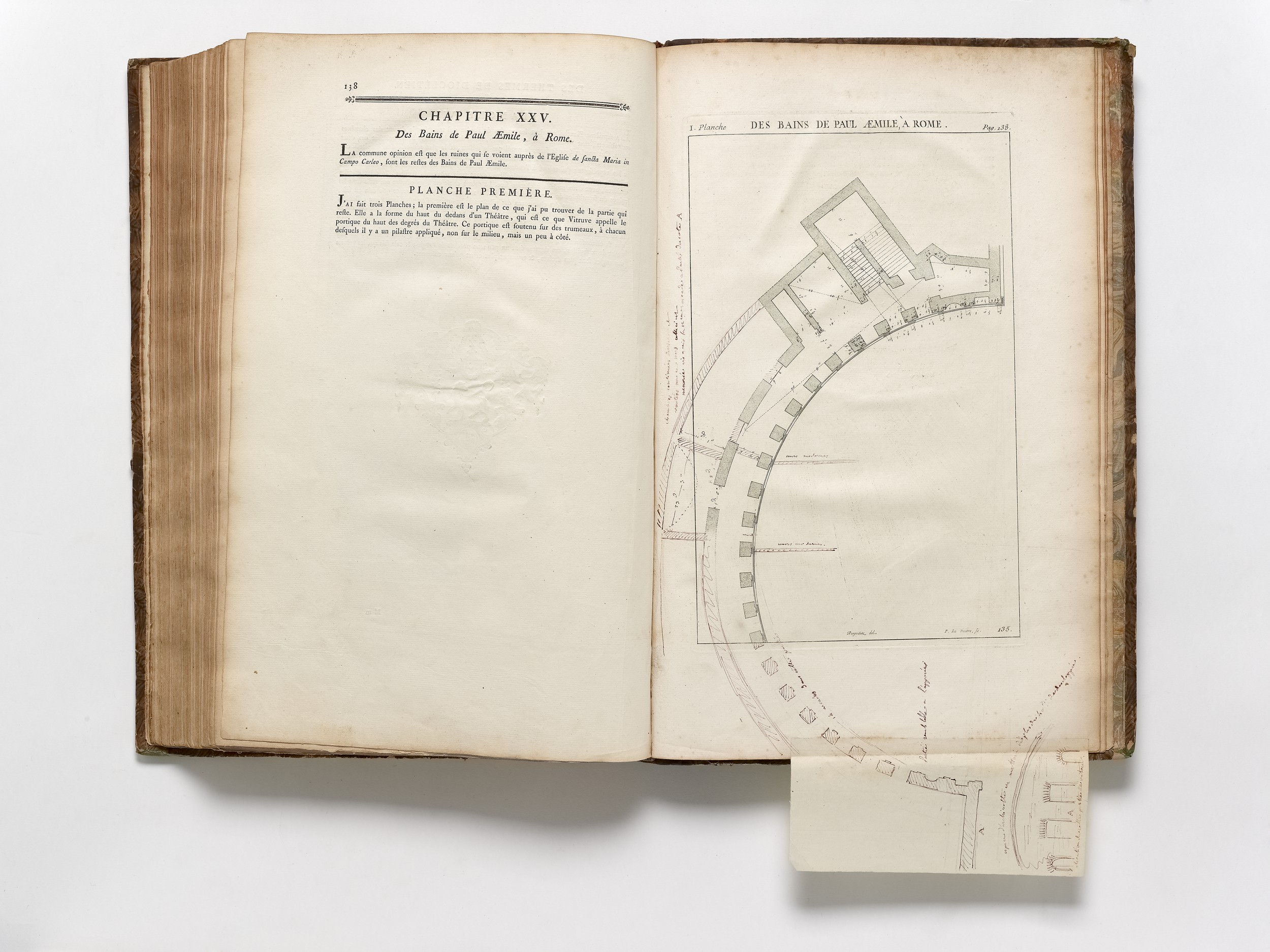

Des Bains de Paul Æmile, à Rome (pp.138–140, plates 135–137)

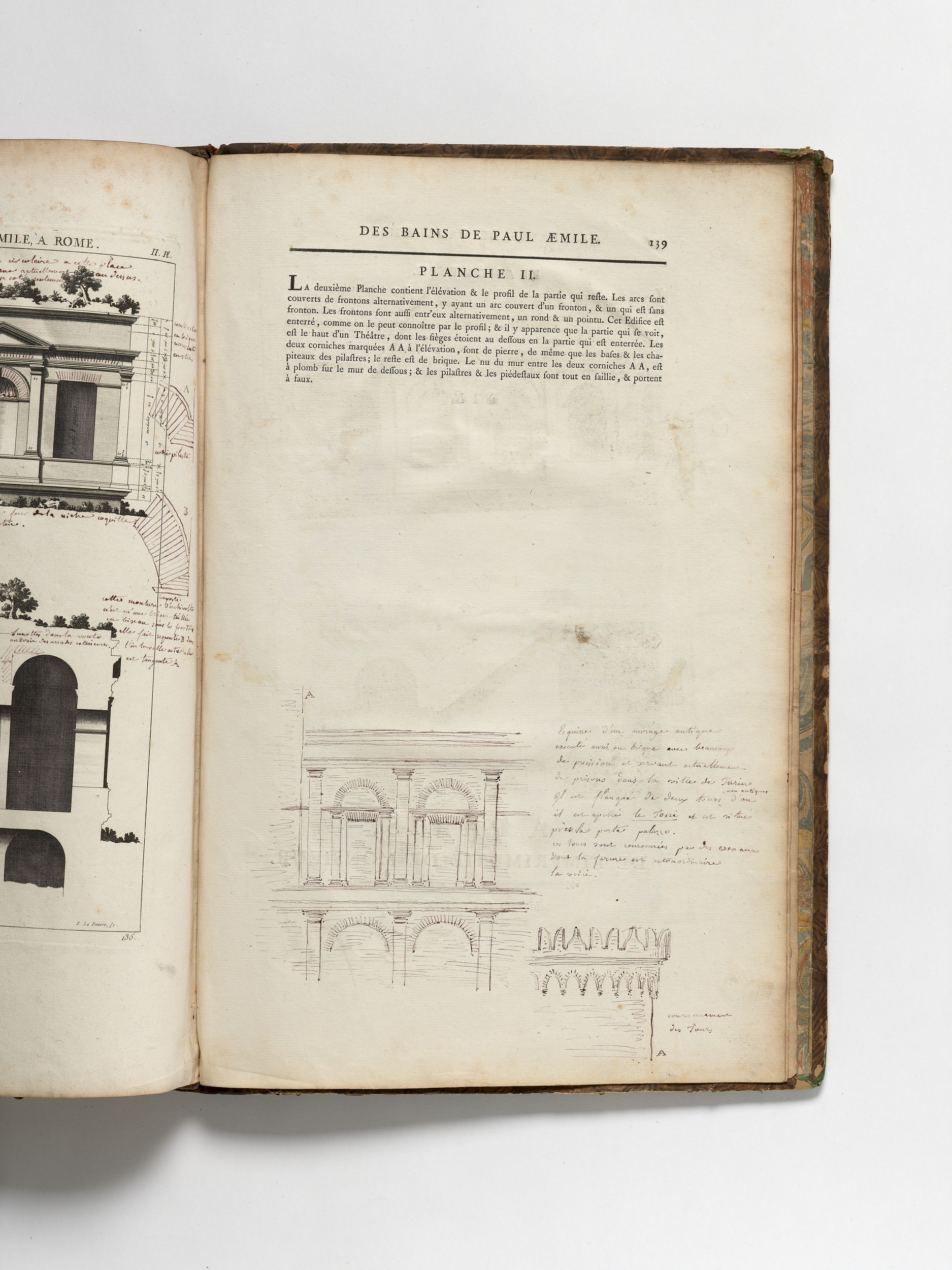

annotations ■ Des Bains de Paul Æmile, à Rome (plate 135; fig. 36) [sketches, measurements, annotations; the plan is extended on a sheet 90 × 190 mm pasted to the lower margin of the page] ■ Des Bains de Paul Æmile, à Rome (plate 136) [sketches and annotations] ■ (text p.139; fig. 37) [sket­ches and annotations beneath the text:] Esquisse d’un ouvrage antique executé aussi en brique avec beaucoup de precision et servant actuellement de prisons dans la ville de Turin… ■ Des Bains de Paul Æmile, à Rome (plate 137) [sketches and annotations, including:] Profil bien executé tout en mattoni
